Kibana：在 Kibana 中的四种表格制作方式

> 本文由 [简悦 SimpRead](http://ksria.com/simpread/) 转码， 原文地址 [blog.csdn.net](https://blog.csdn.net/UbuntuTouch/article/details/111088189)

在 Kibana 的[可视化](https://so.csdn.net/so/search?q=%E5%8F%AF%E8%A7%86%E5%8C%96&spm=1001.2101.3001.7020)中，我们经常会绘制表格。我总结了一下，有如下的四种方法：

1.  在 Discover 界面中制作
2.  使用 table 可视化进行制作
3.  使用 TSVB  来制作
4.  使用 Lens 进行制作

在这几种方式中，几种制作最后的结果是不一样的。我们在实际的使用中，需要根据自己的需求来分别进行选择。

准备数据
====

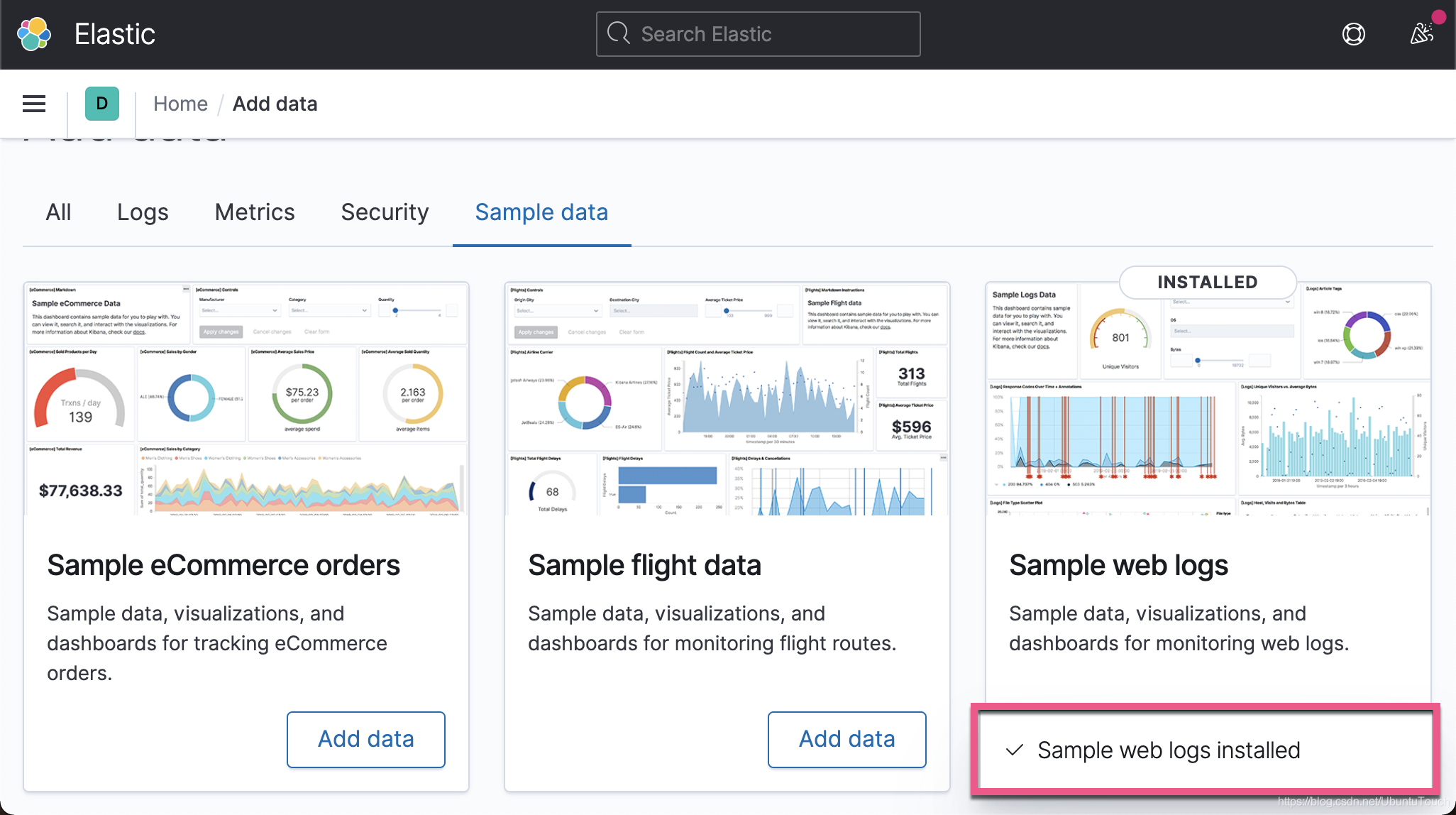

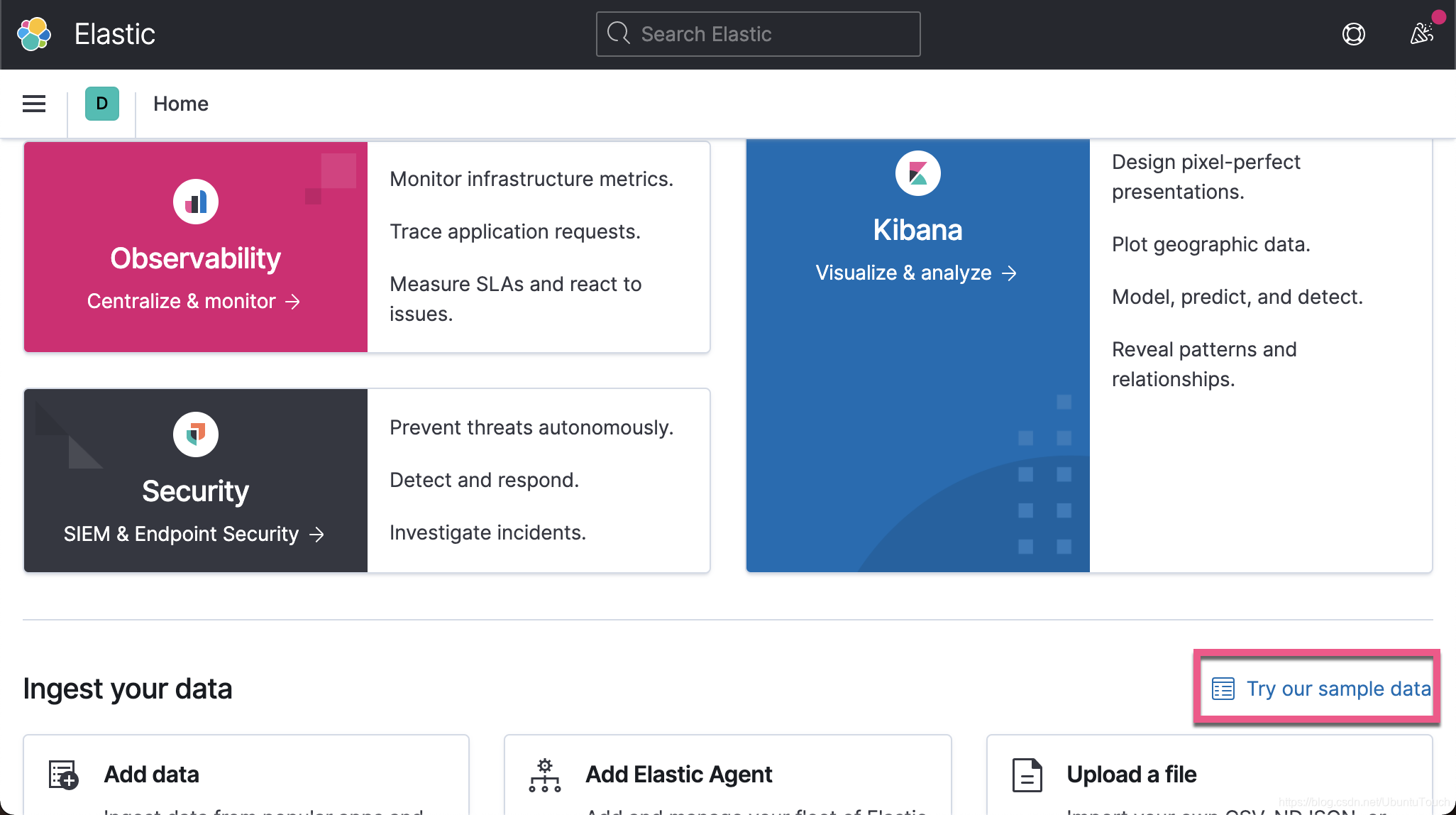

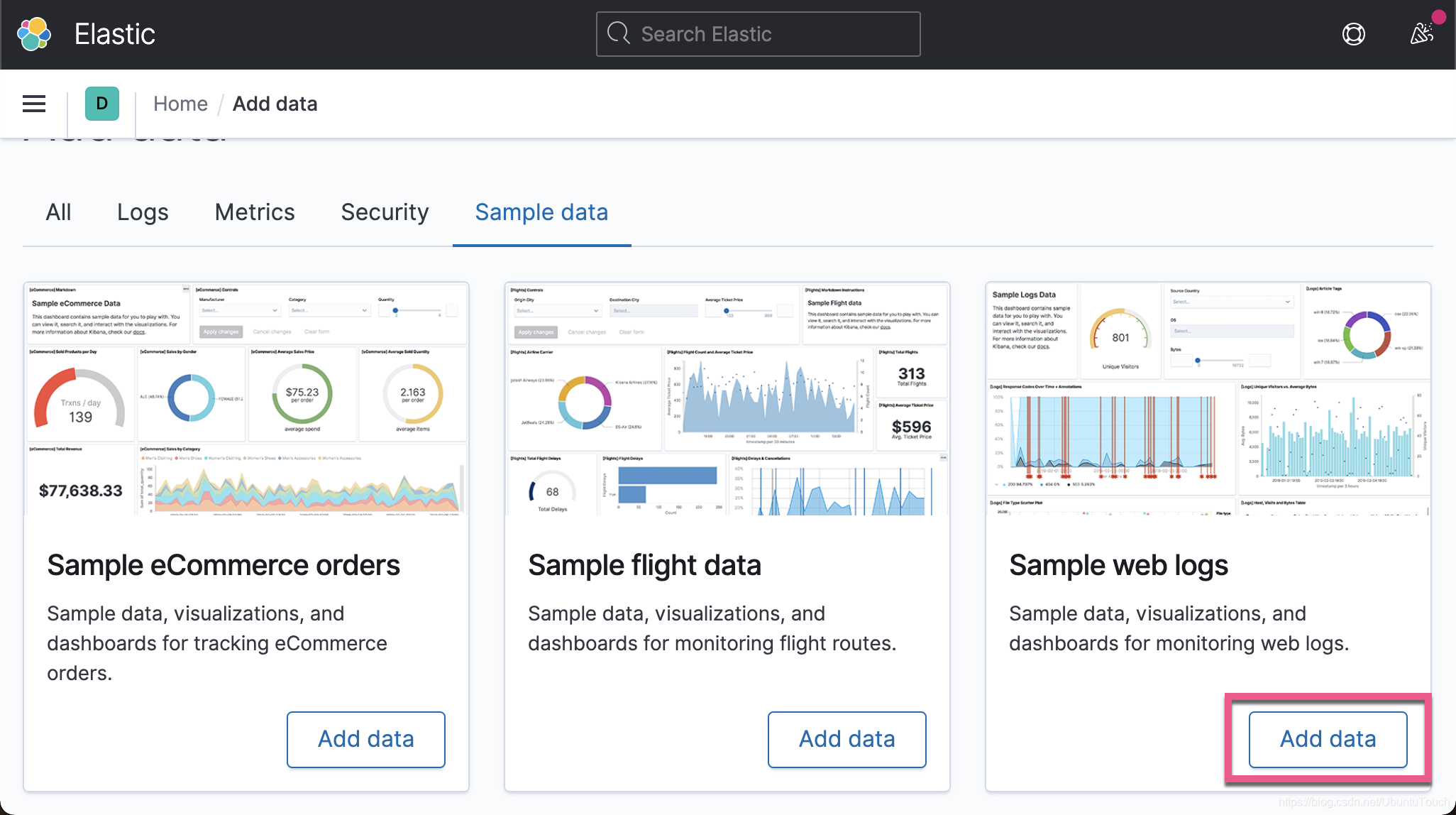

在今天的实验中，我将使用 Kibana 自带的数据来进行演示。我将以 Elastic Stack 7.10 来进行展示：

![](https://img-blog.csdnimg.cn/20201213085900982.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213085938262.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213090003613.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

这样我们就完成了一个叫做 kibana_sample_data_logs 的索引导入。在接下来的练习中，我们将使用这个索引来进行展示。

使用 Discover 界面来制作 table
=======================

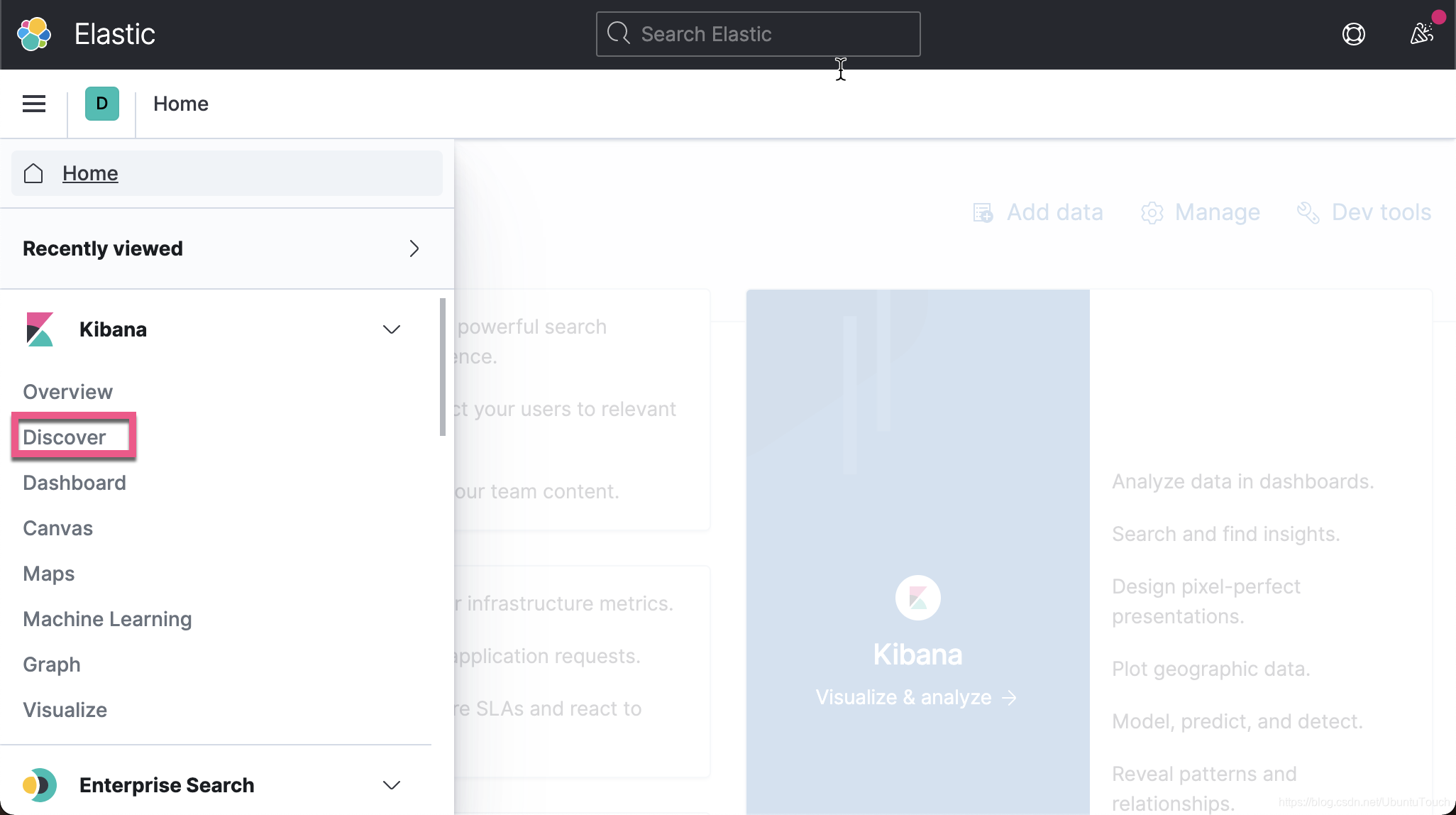

我们先打开 Kibana discover 界面：

![](https://img-blog.csdnimg.cn/20201213090230808.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213090308902.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

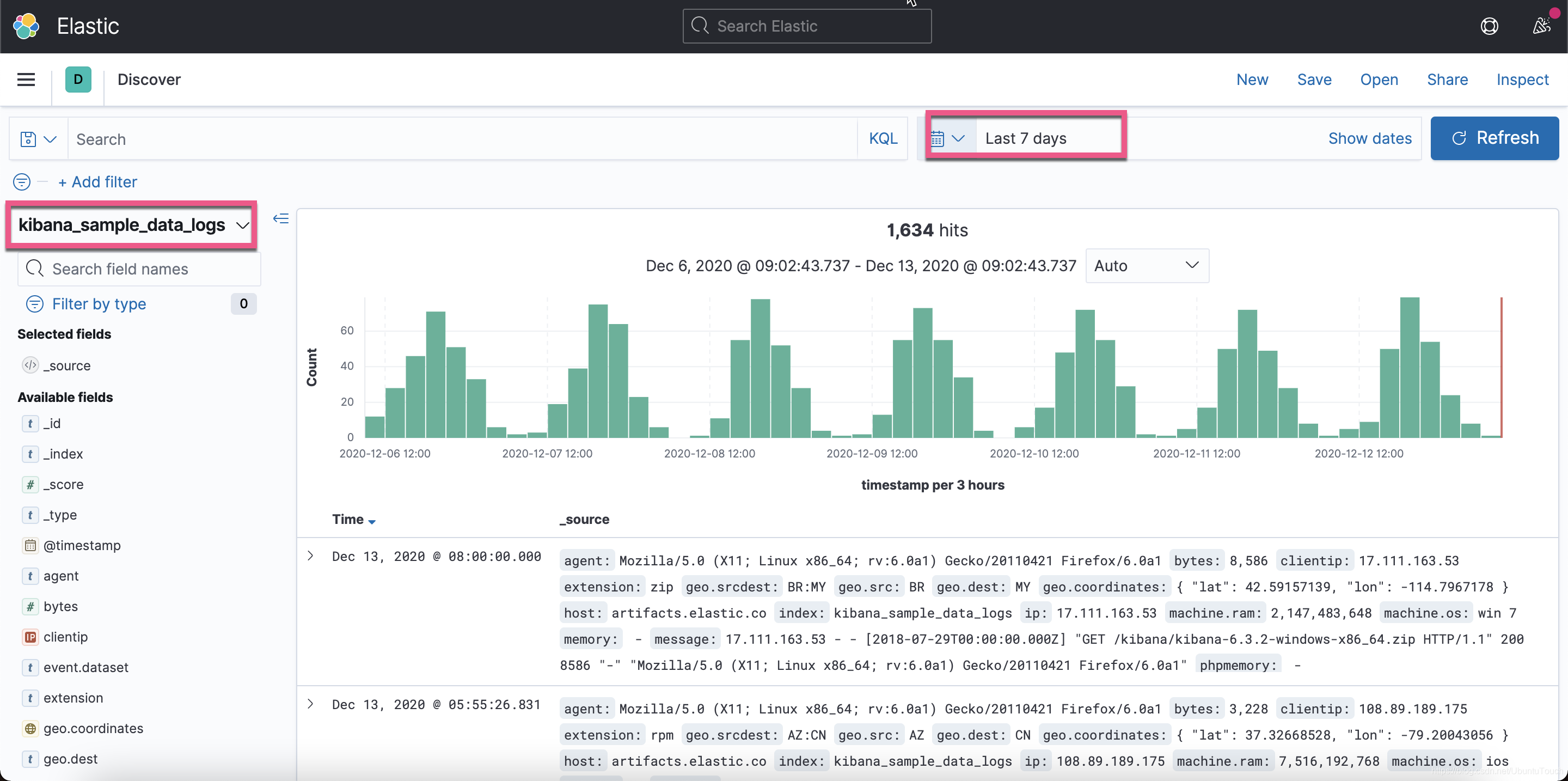

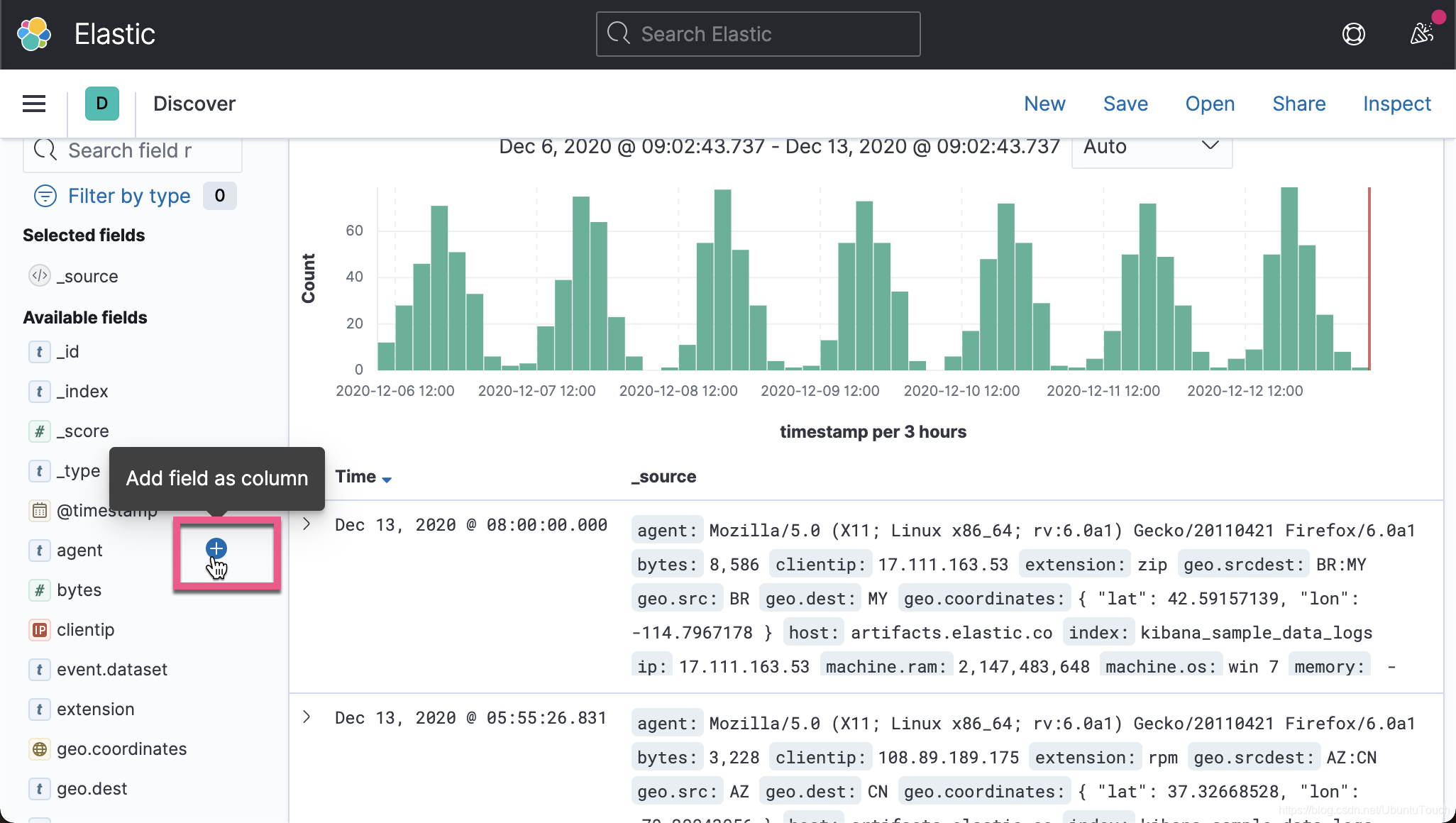

我们选择 kibana_sample_data_logs 索引模式，然后选择相应的时间 time picker 来展示数据。我们在左边选择相应的字段：

![](https://img-blog.csdnimg.cn/20201213090515163.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

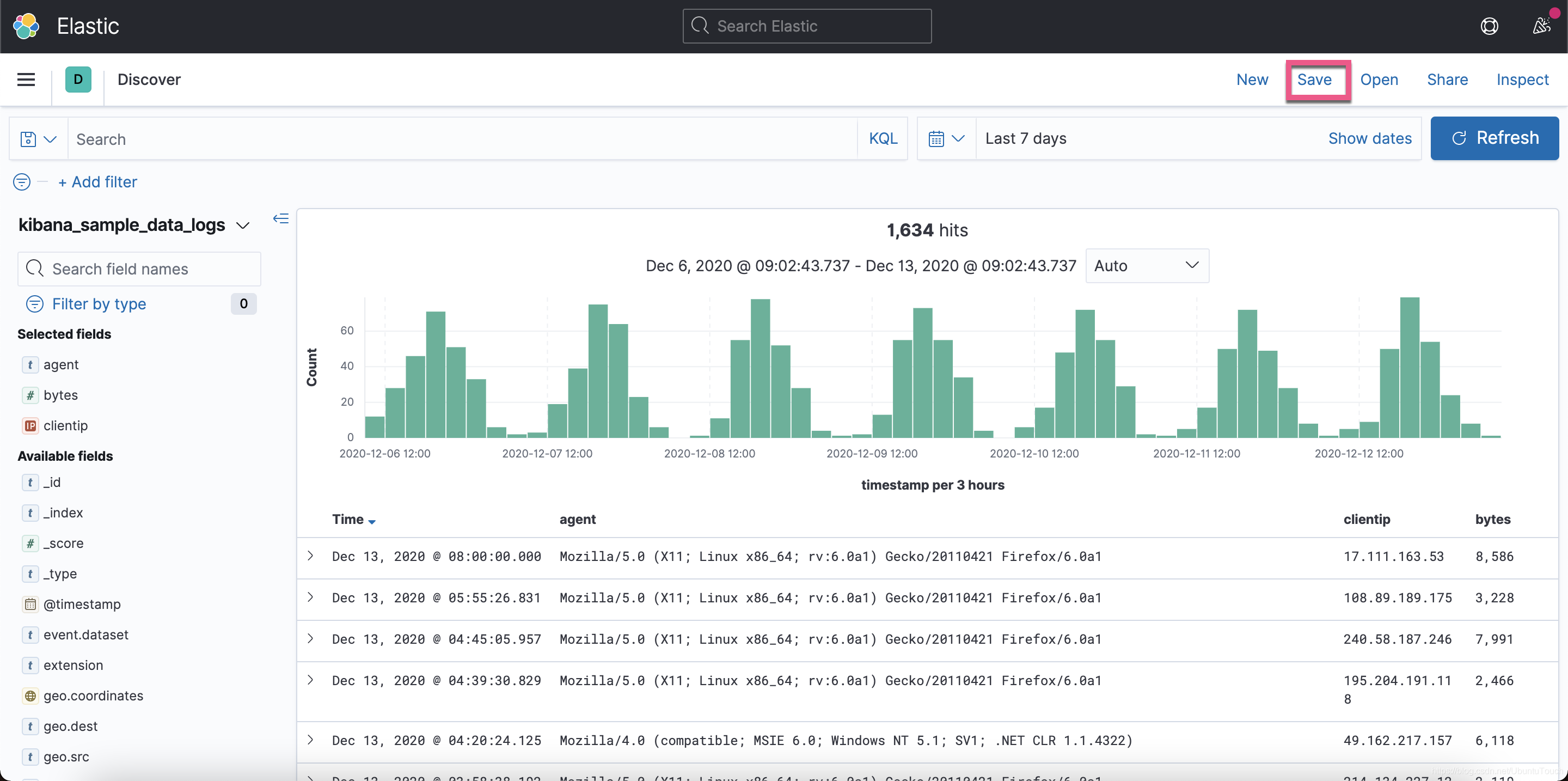

按照同样的方法，我们添加其它的字段，比如 clientip, bytes 以及 agent。最终我们形成如下的表格：

![](https://img-blog.csdnimg.cn/20201213090705230.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

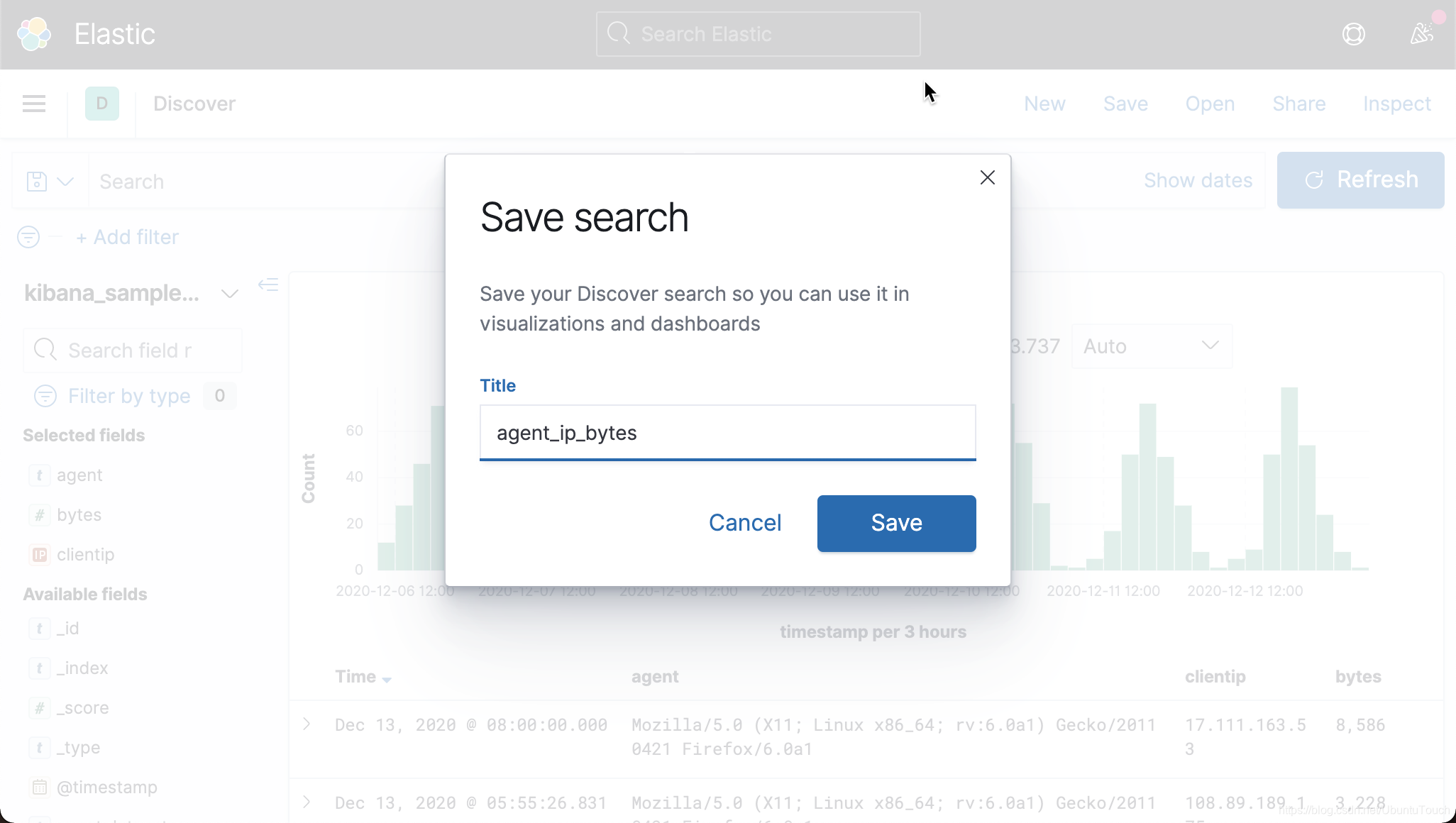

我们点击上面的 Save 链接，并保存当前的可视化图。

![](https://img-blog.csdnimg.cn/20201213090821265.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

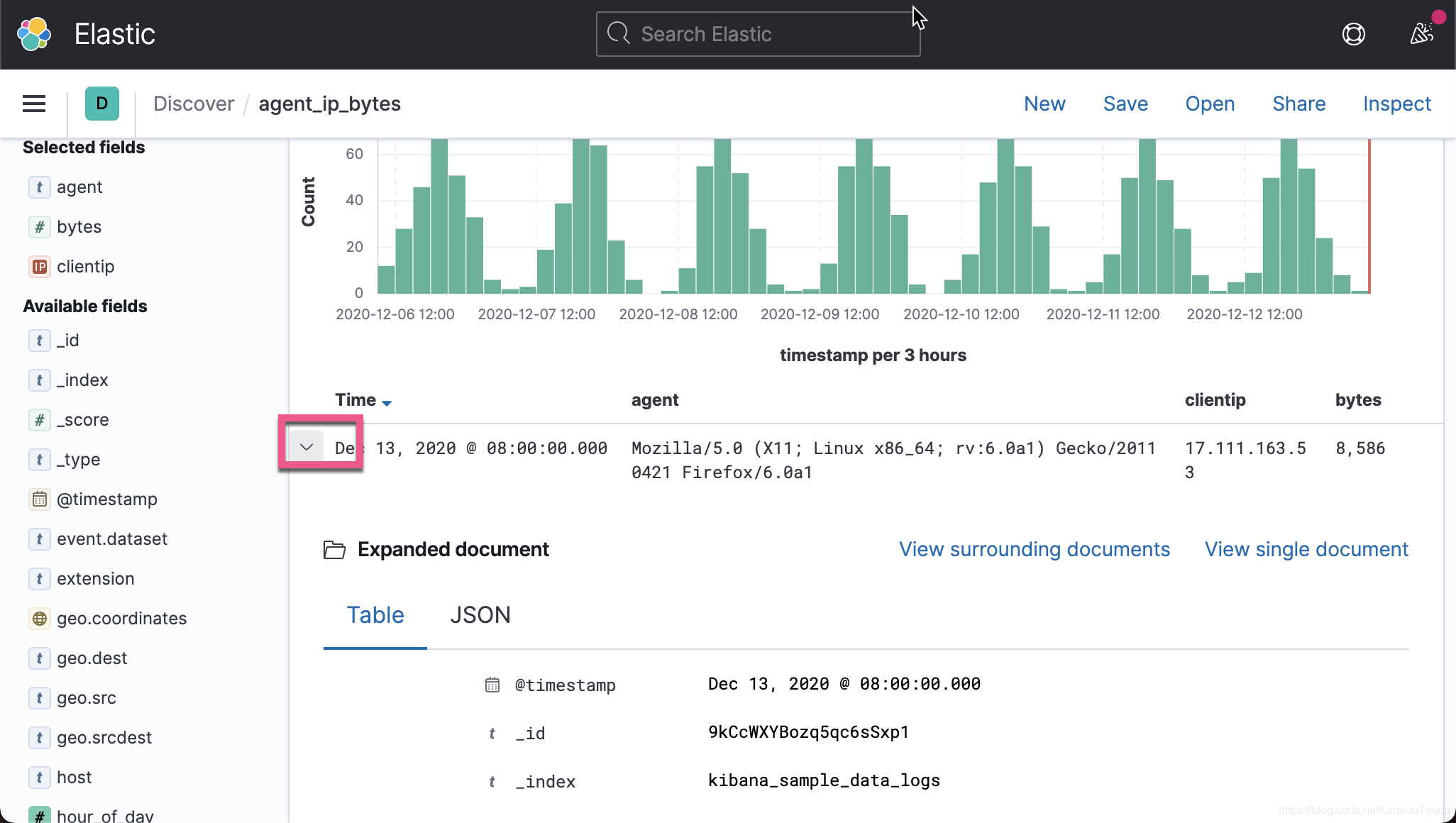

我们可以从上面表格中可以看出来：在表格的左边有一个时间戳，我们甚至可以直接点击 **>** 来进行展开这个文档的细节：

![](https://img-blog.csdnimg.cn/20201213091003984.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

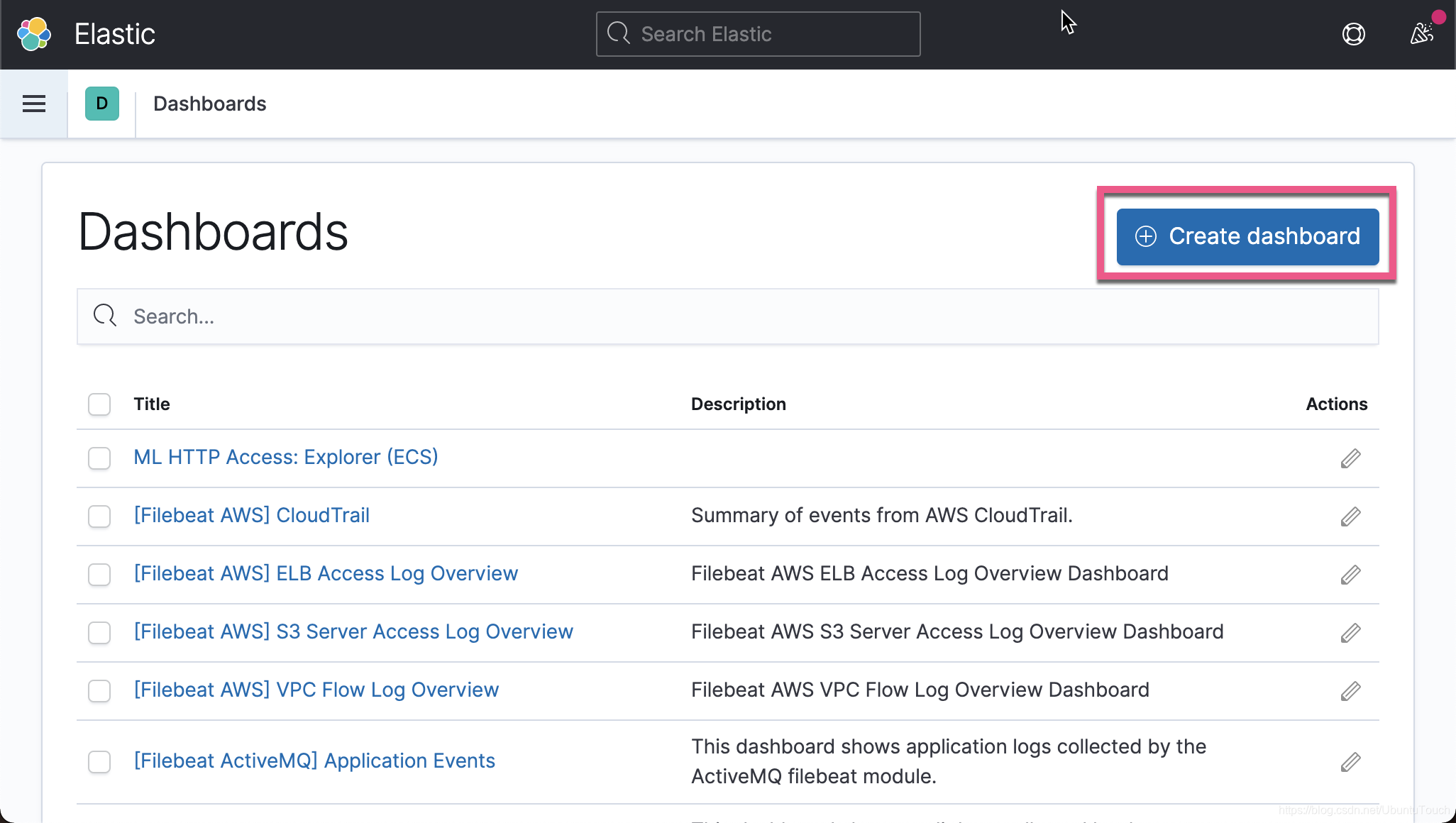

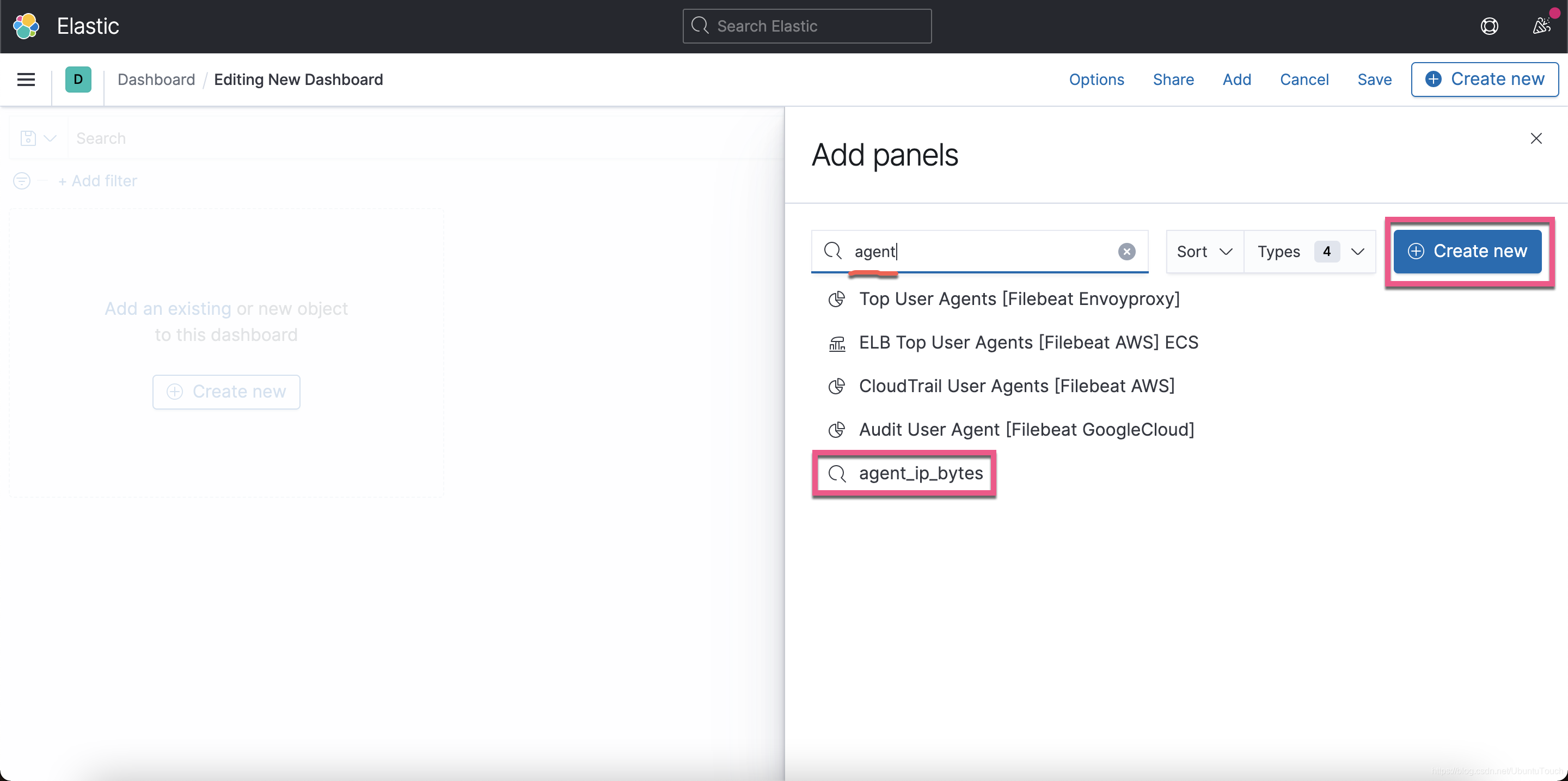

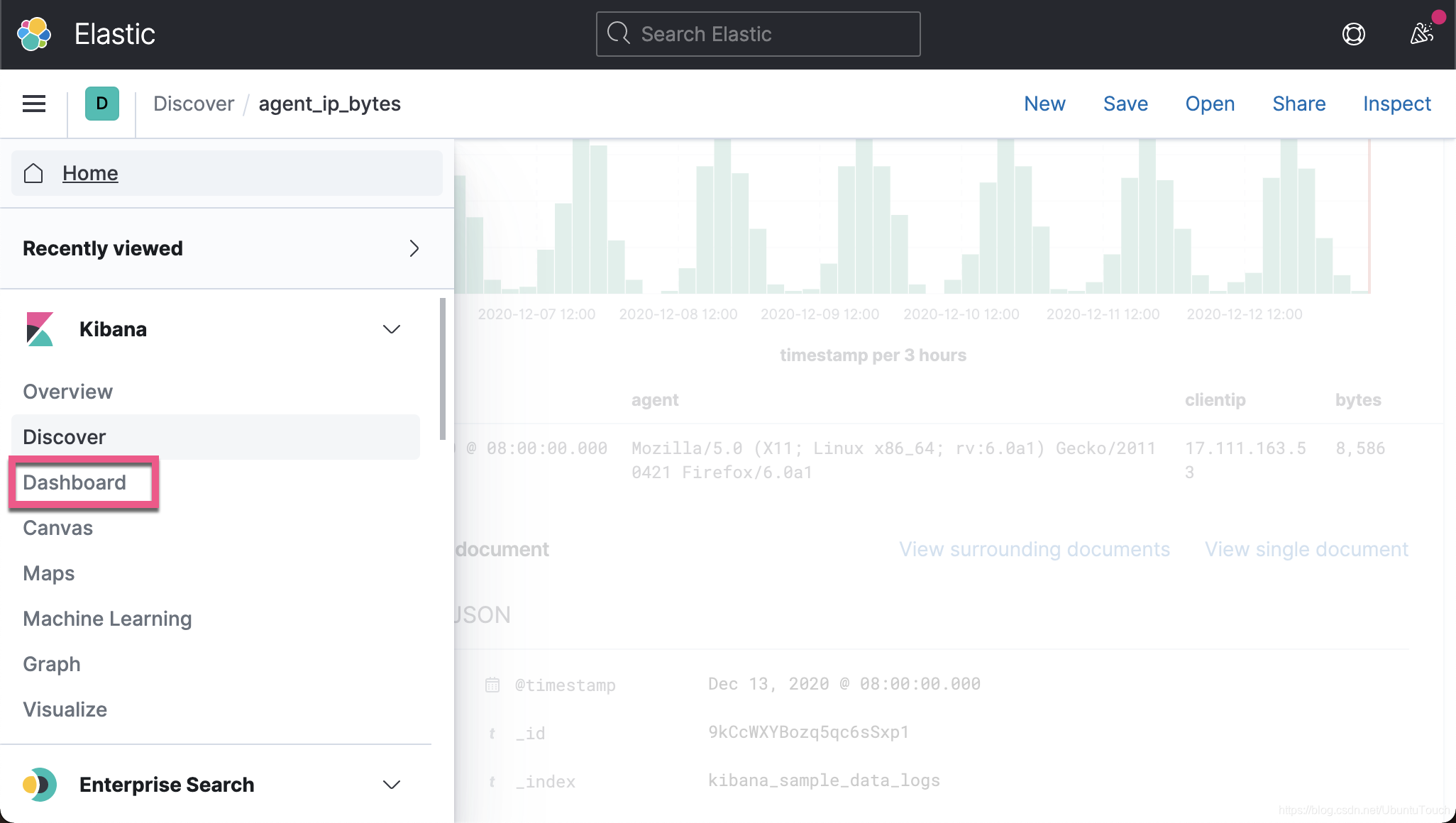

这类的表格在 Dashboard 中可以帮我们查找每个文档的详细的内容。我们也可以突出相应的字段在表格中。这个表格最终可以被 Dashboard 所使用：

![](https://img-blog.csdnimg.cn/20201213091145250.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213091203810.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213091300643.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213091339748.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

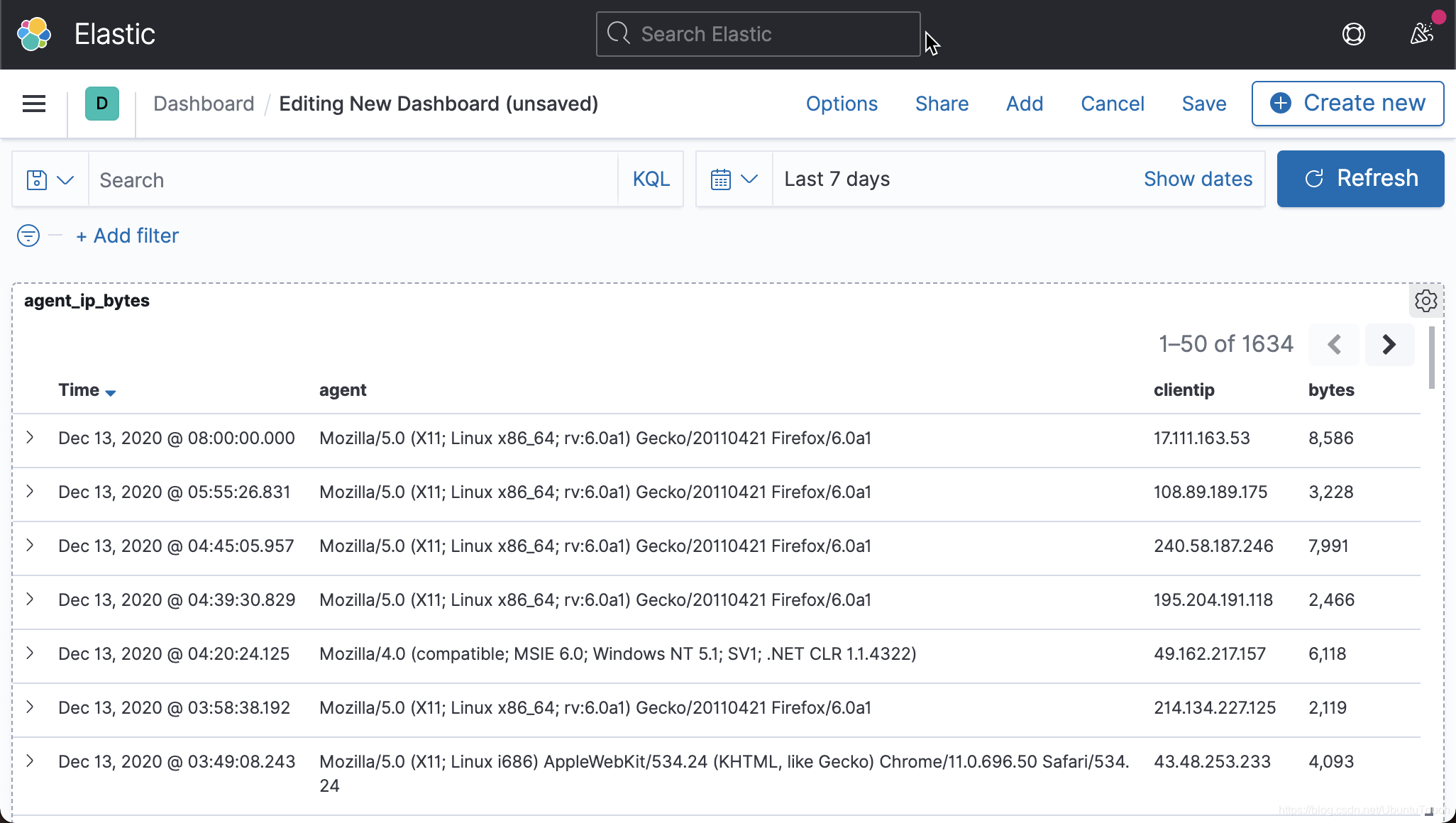

从上面，我们可以看出来。我们把之前的 table 直接插入到 Dashboard 中了。我们可以点击每个项的 **>** 来进行展开。

使用 table 可视化来进行制作
=================

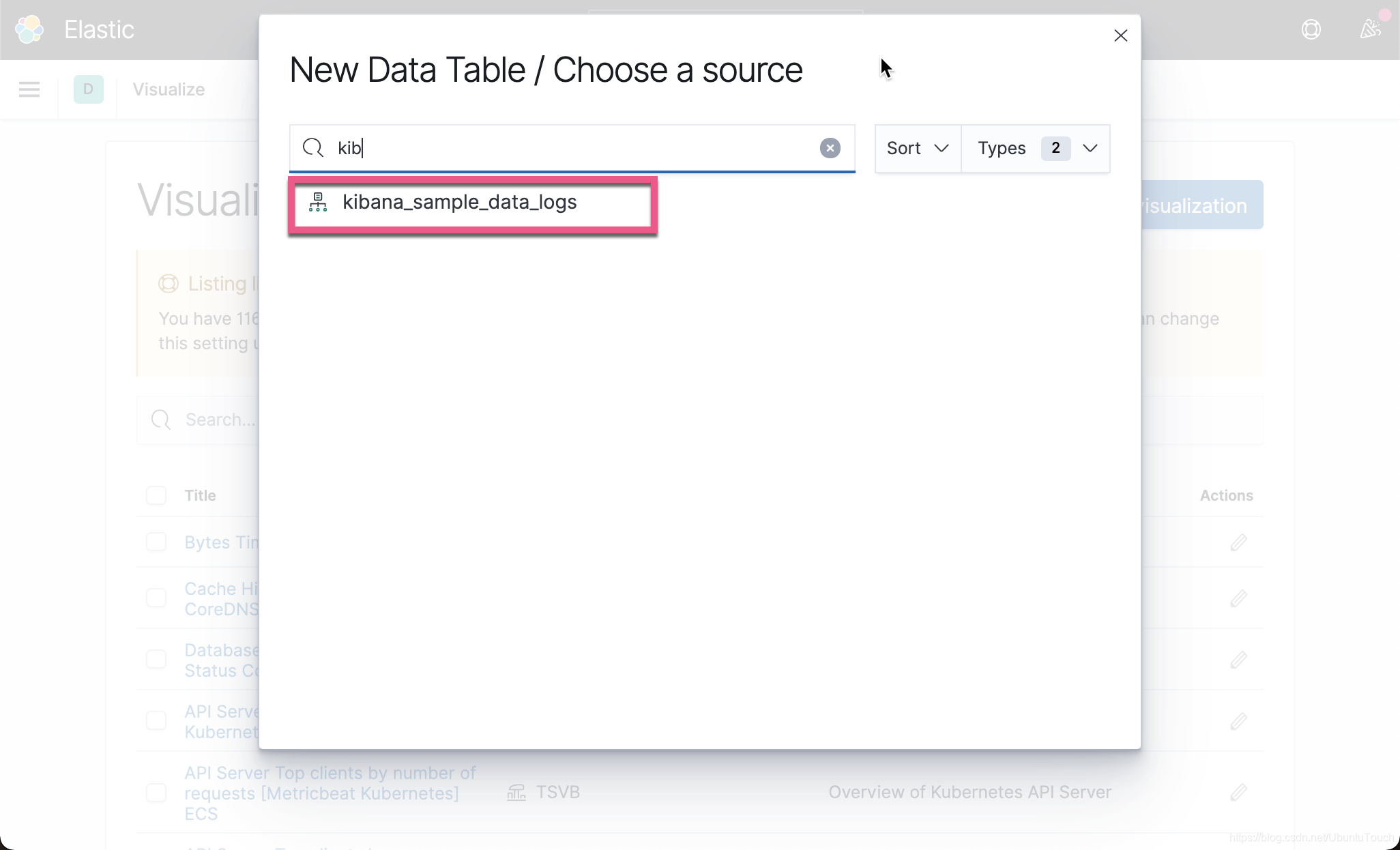

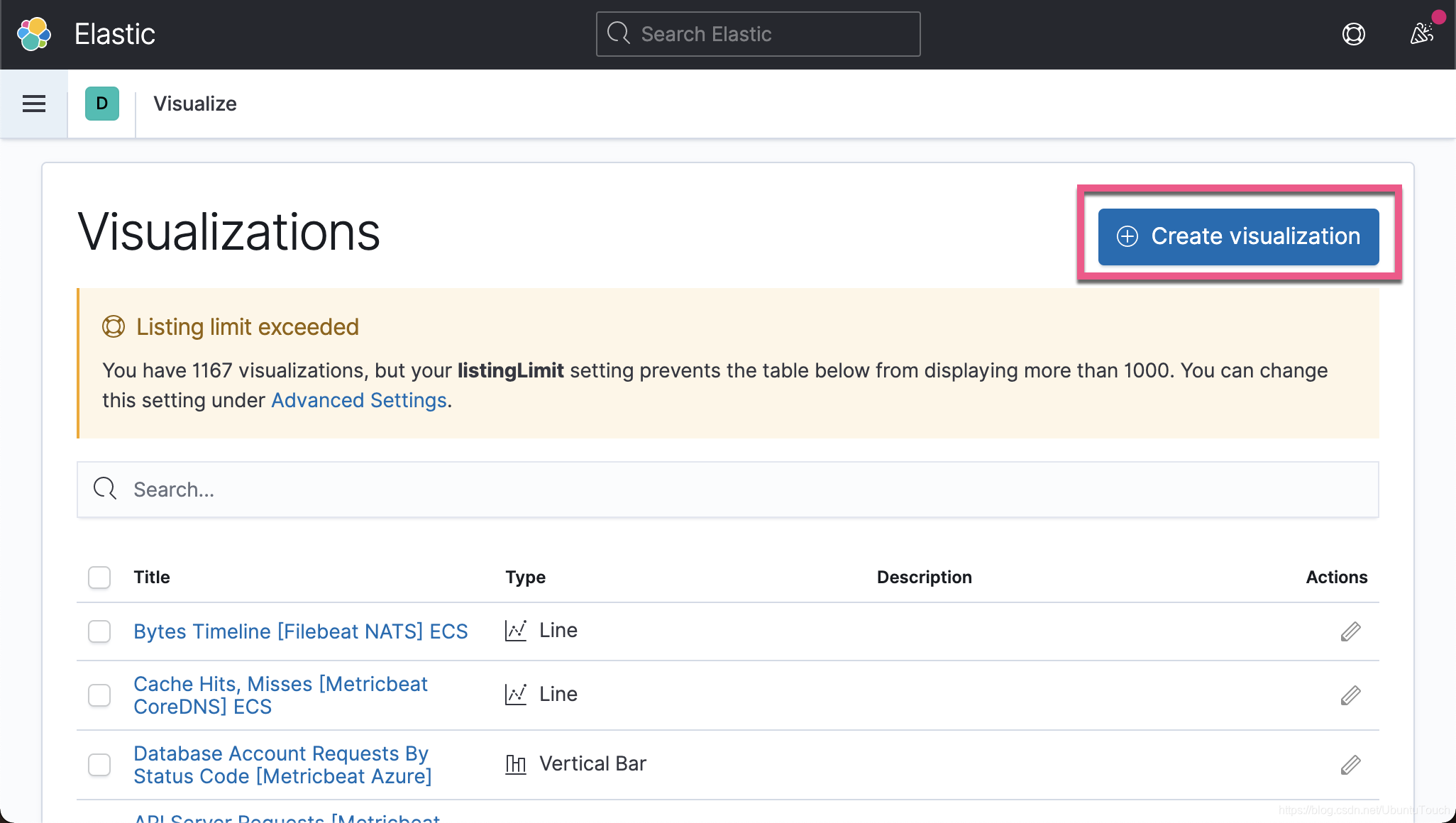

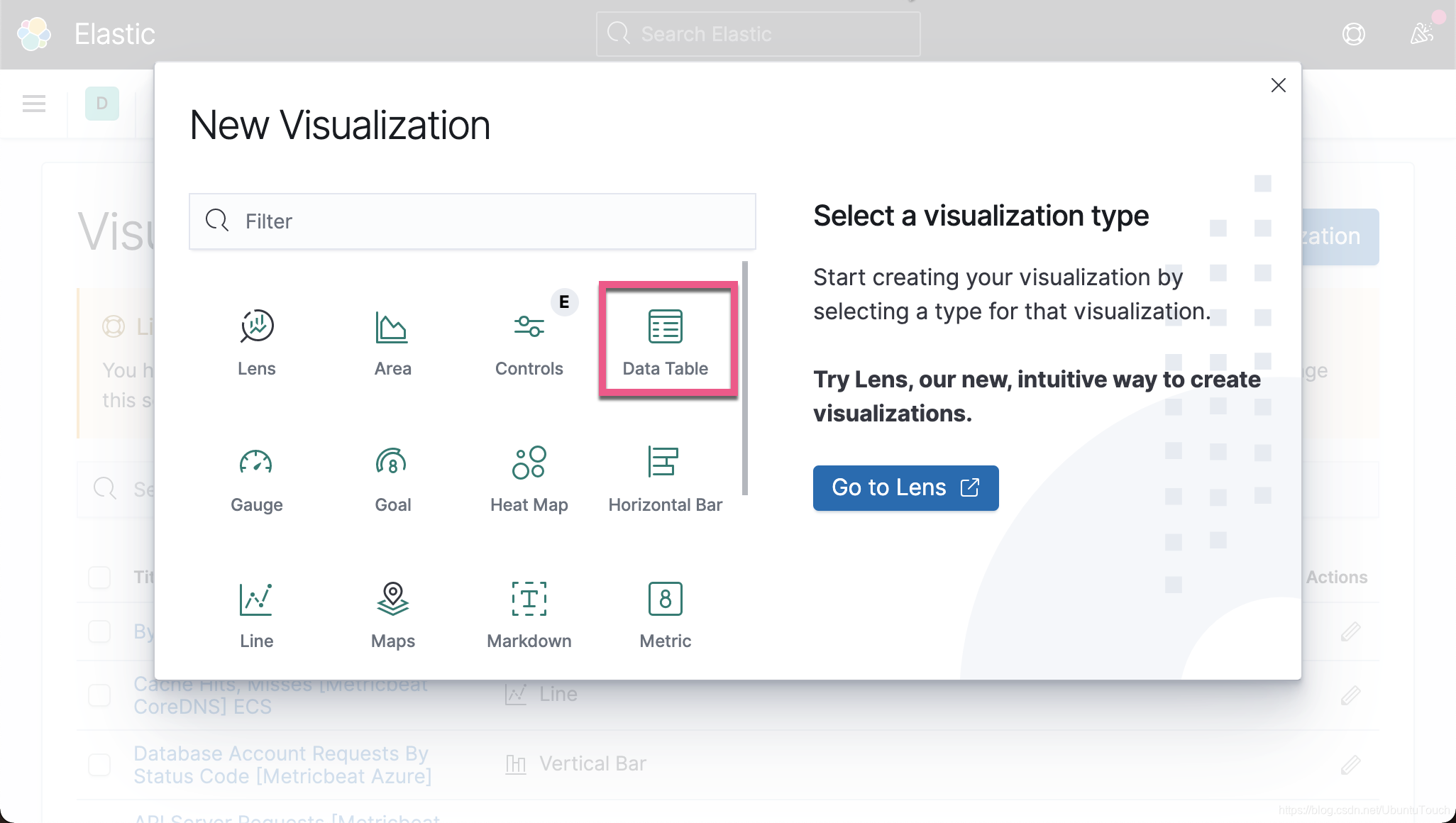

我们打开 Visualization：

![](https://img-blog.csdnimg.cn/2020121309162274.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213091641865.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213091727401.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213091816244.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

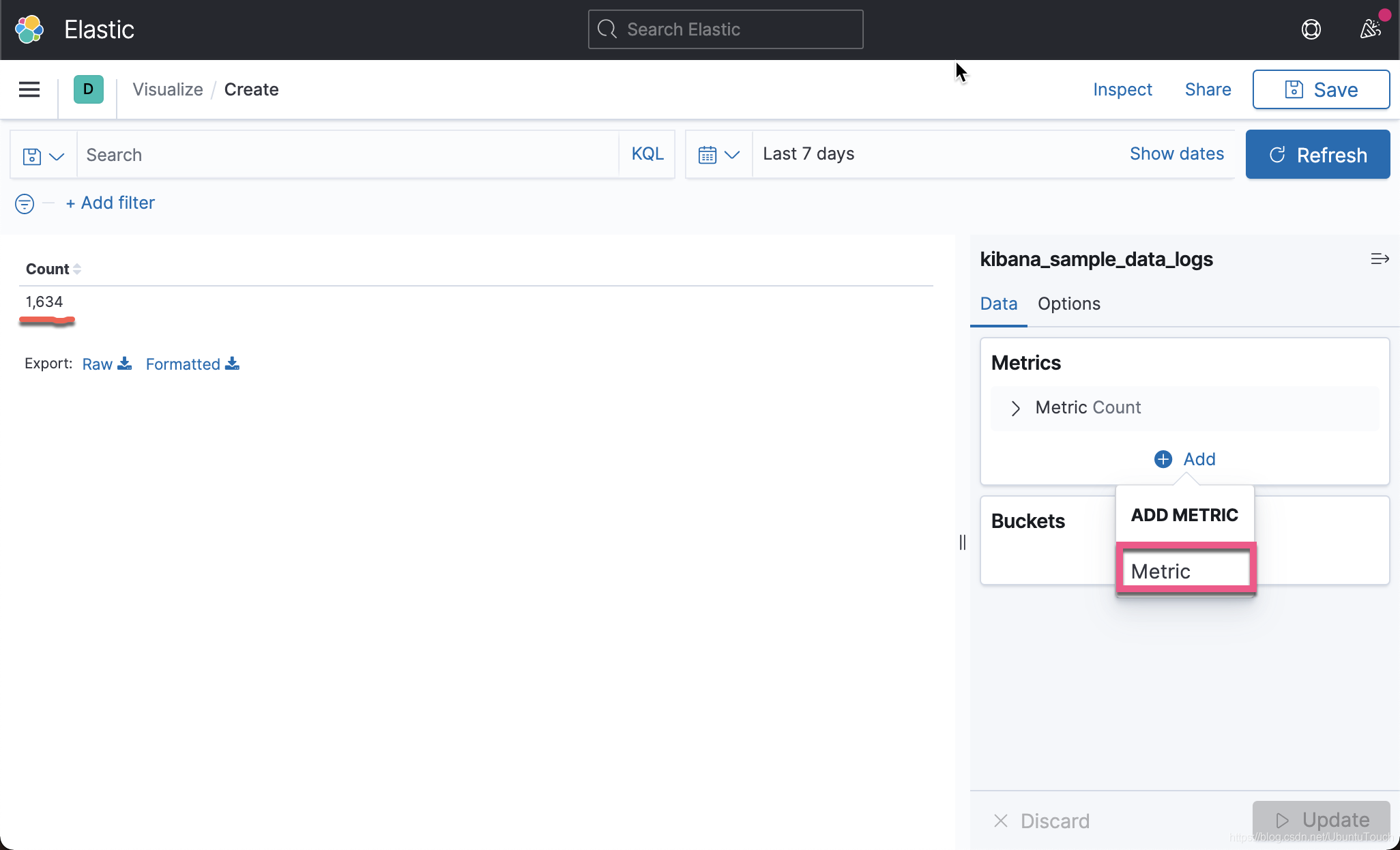

在默认的情况下，它显示文档的总数。从上面的 Add 中，我们可以看出来，它只可以添加 Metric 也就是指标。从某种意义上讲，这类表格只能制作一些 Pivot 表格，也就透视图。它是对数据进行聚合而形成的表格。我们可以添加一些指标：

![](https://img-blog.csdnimg.cn/20201213092138566.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

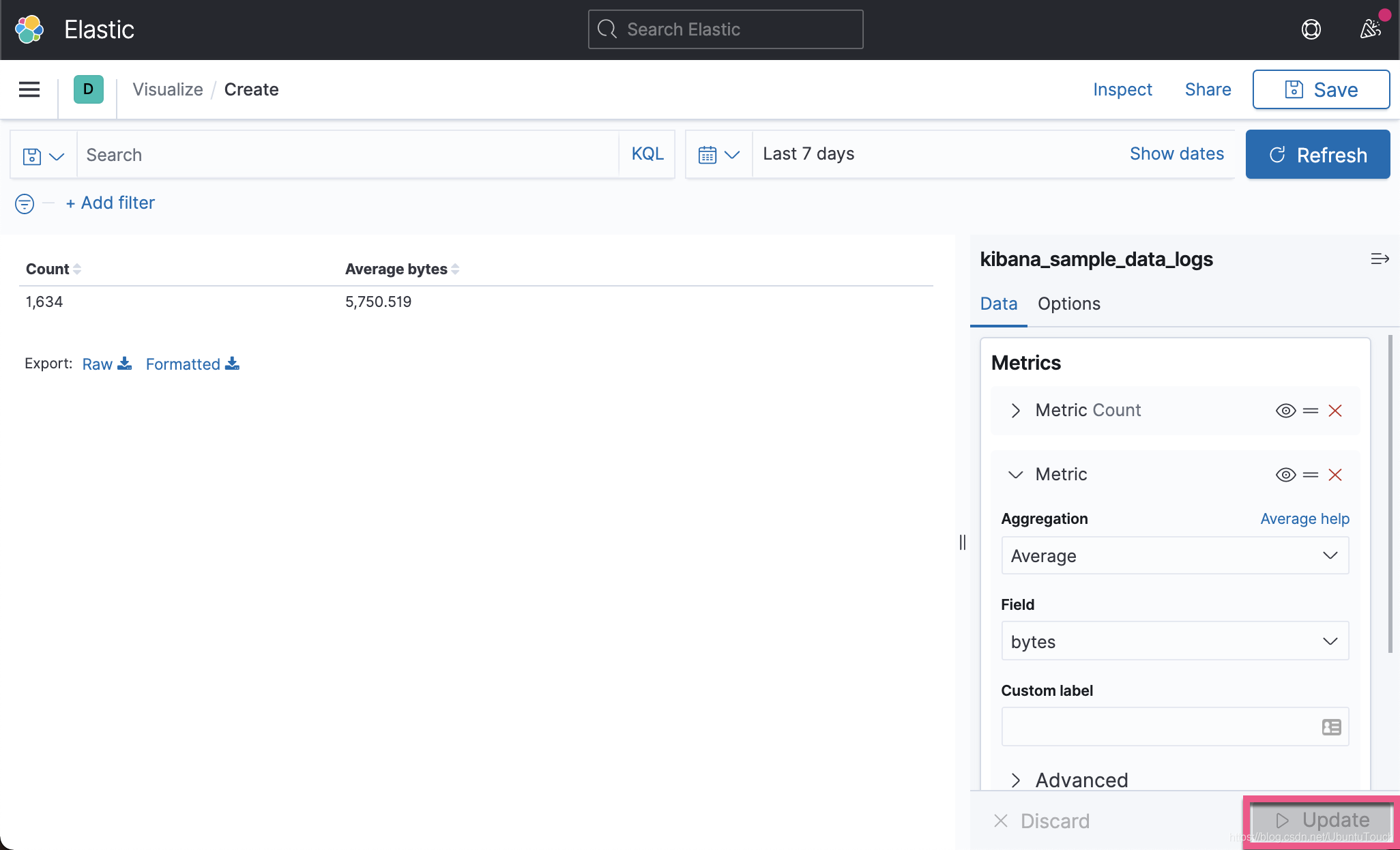

在上面，我们添加了一个 bytes 的平均值。

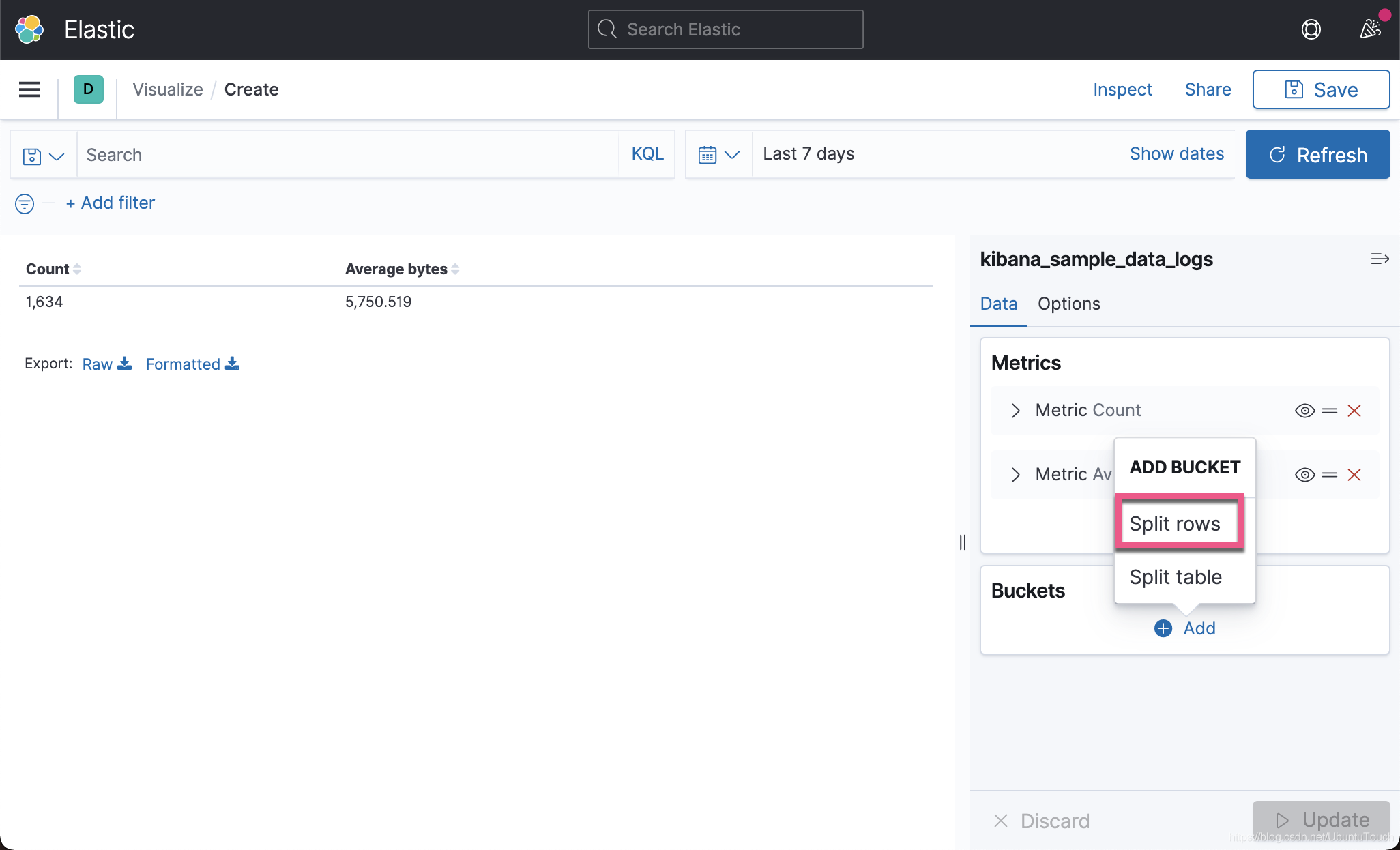

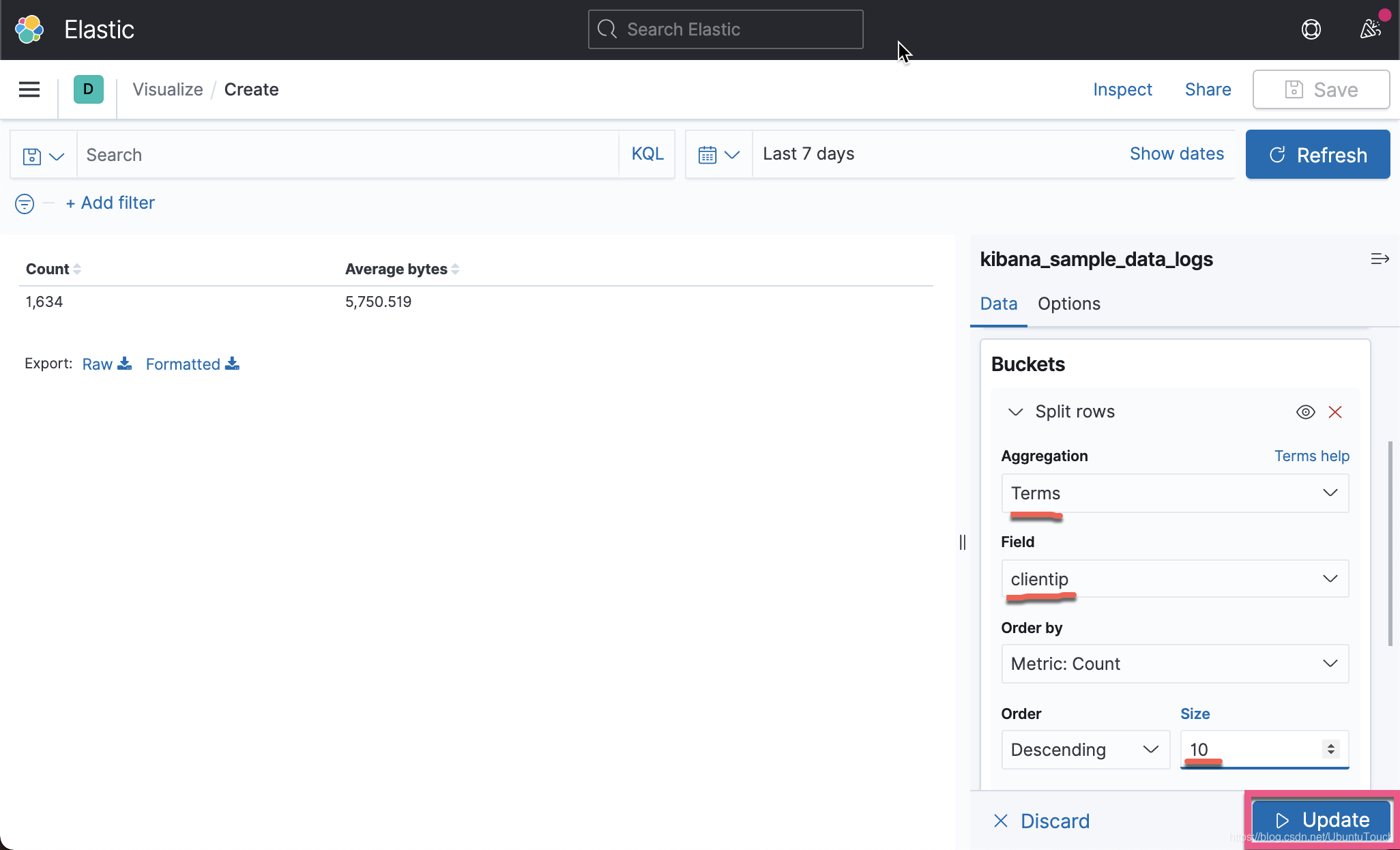

我们接下来增加一些 row，也就是一些行：

![](https://img-blog.csdnimg.cn/2020121309230254.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213092429818.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

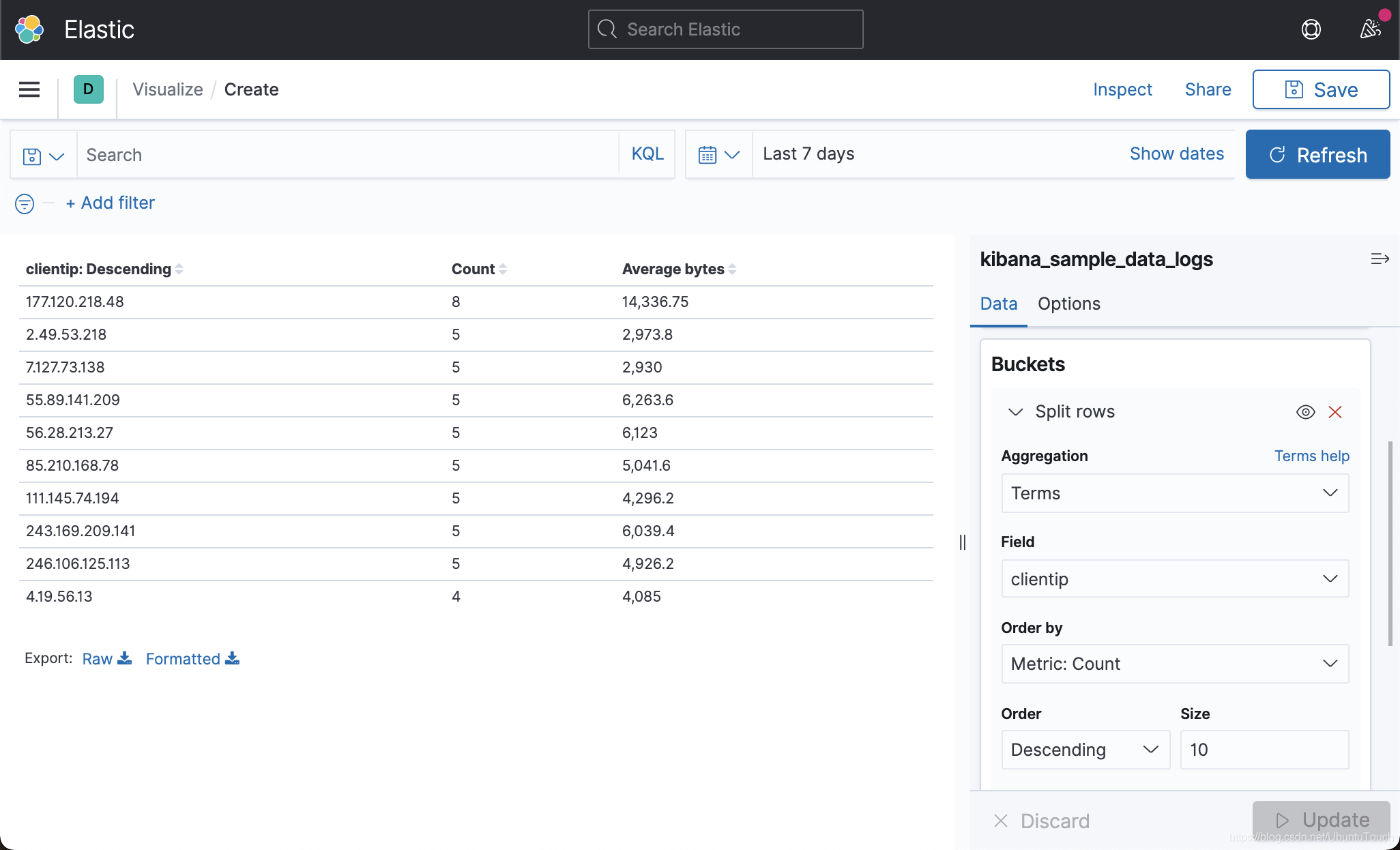

点击上面的 Update 按钮：

![](https://img-blog.csdnimg.cn/20201213092508250.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

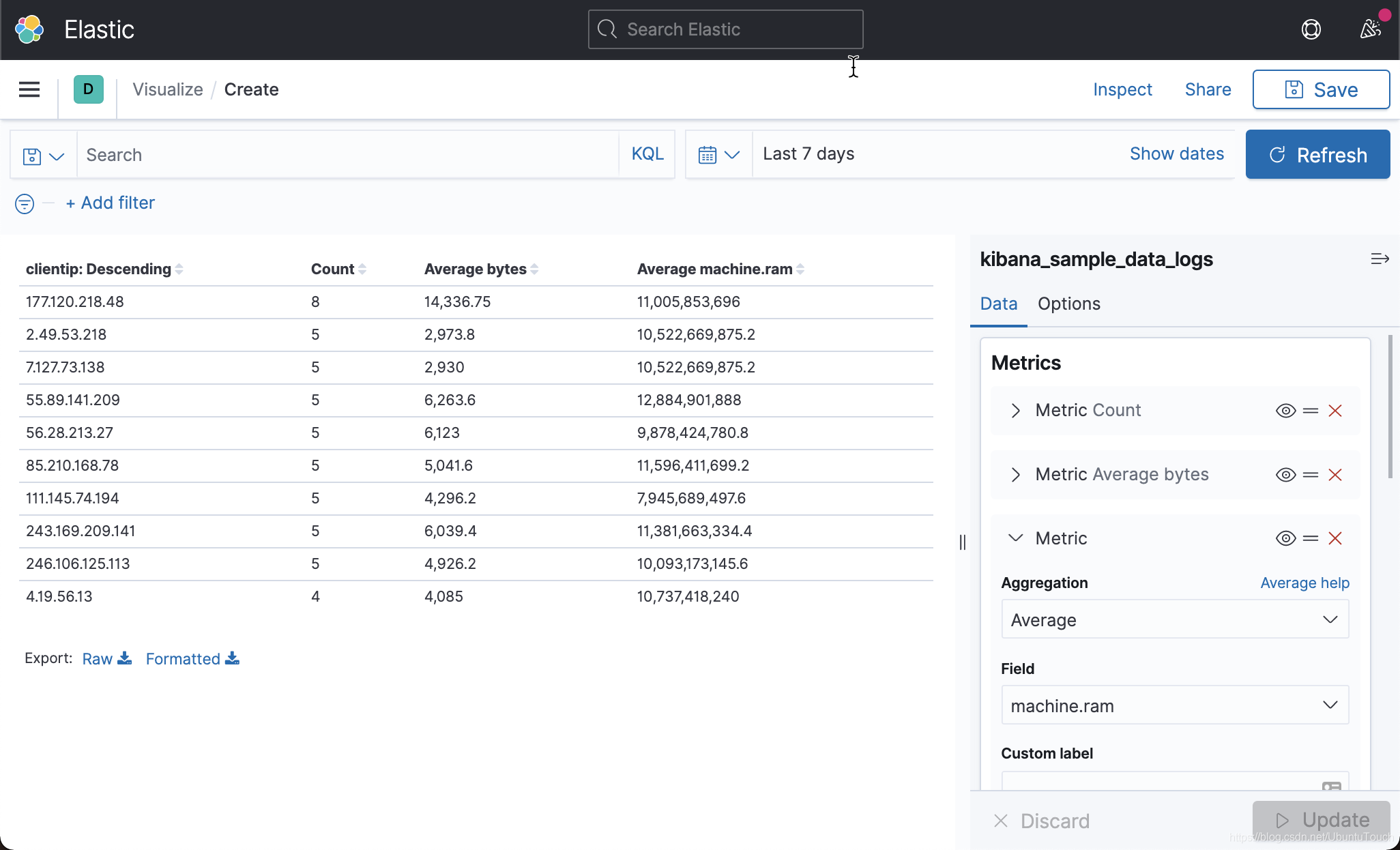

这样就形成了如上所示的 table。我们可以按照上面的方法来添加更多的指标进入这个 table：

![](https://img-blog.csdnimg.cn/20201213092638699.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

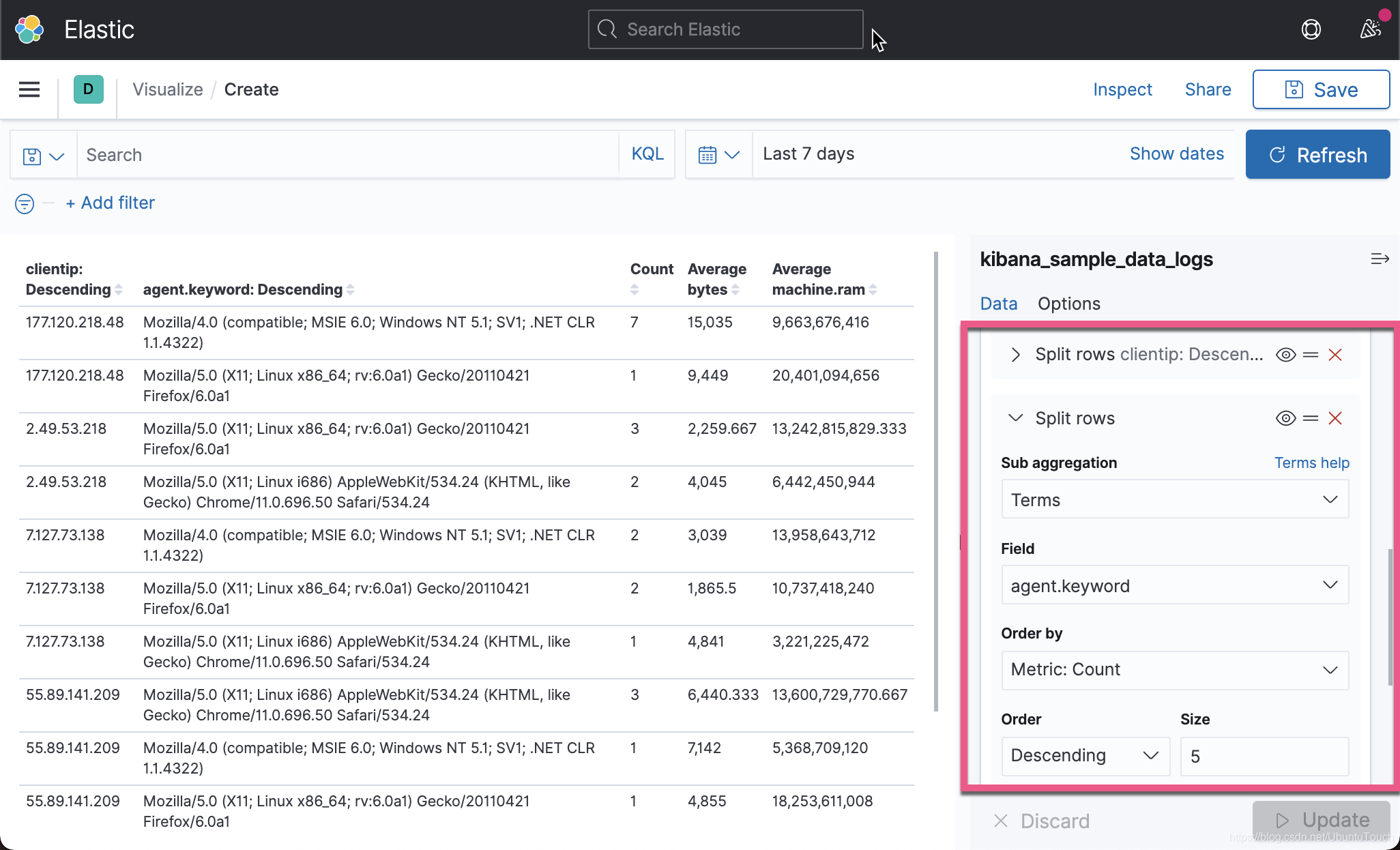

就想我之前所说的那样。这类表格就是一个透视图。当然我们也可以更进一步来对表格添加 row：

![](https://img-blog.csdnimg.cn/20201213093755316.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

使用 TSVB 来制作表格
=============

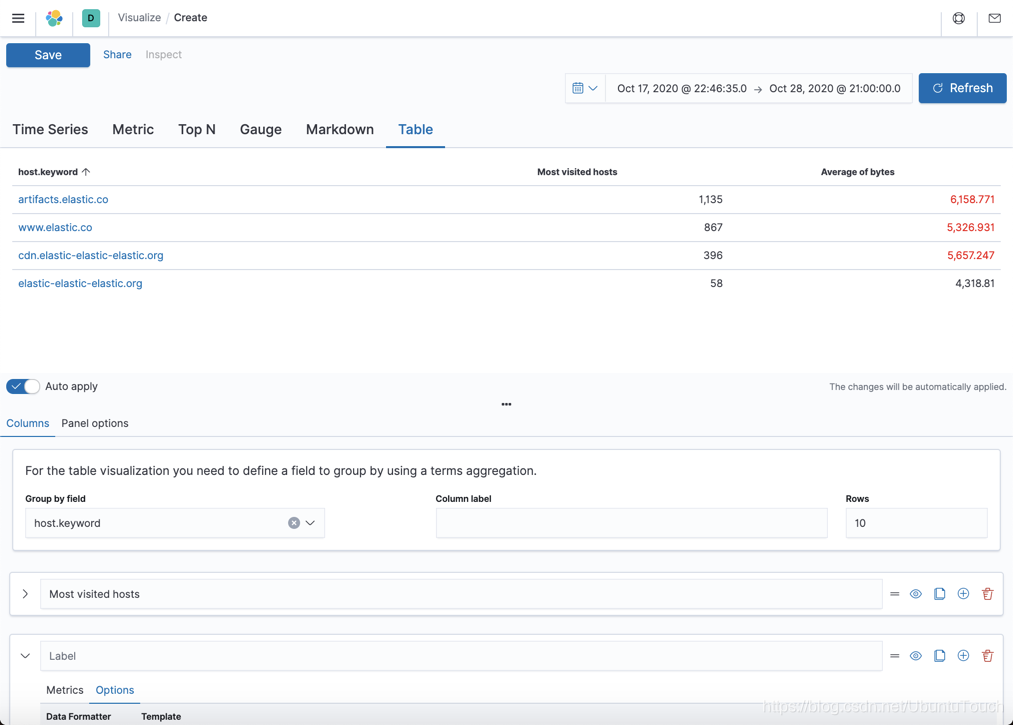

关于这个表格的制作，它和上面的使用 table 可视化制作基本相同。这个在我之前的文章  “[Kibana：使用 TSVB table 来定制表格](https://elasticstack.blog.csdn.net/article/details/109384886)” 中已经有所介绍。这类表格的好处是它可以定制背景颜色以及对每个 column 的颜色进行定制。当一个 column 里的值大于一个值时可以显示一个颜色，否则用另外一个颜色进行显示。

![](https://img-blog.csdnimg.cn/20201030150419135.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

这个在很多的时候非常有用。

在 Lens 里展示 table
================

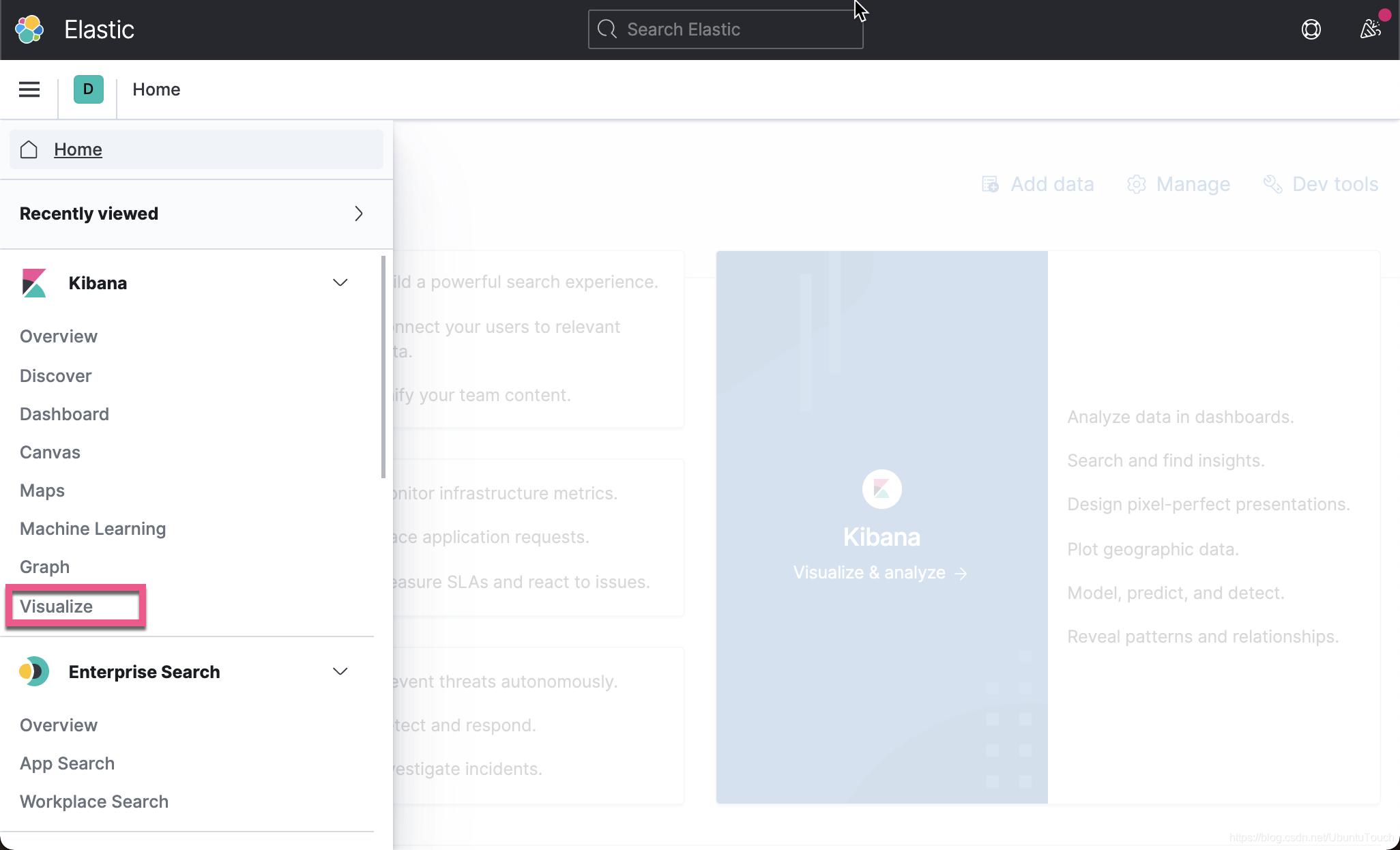

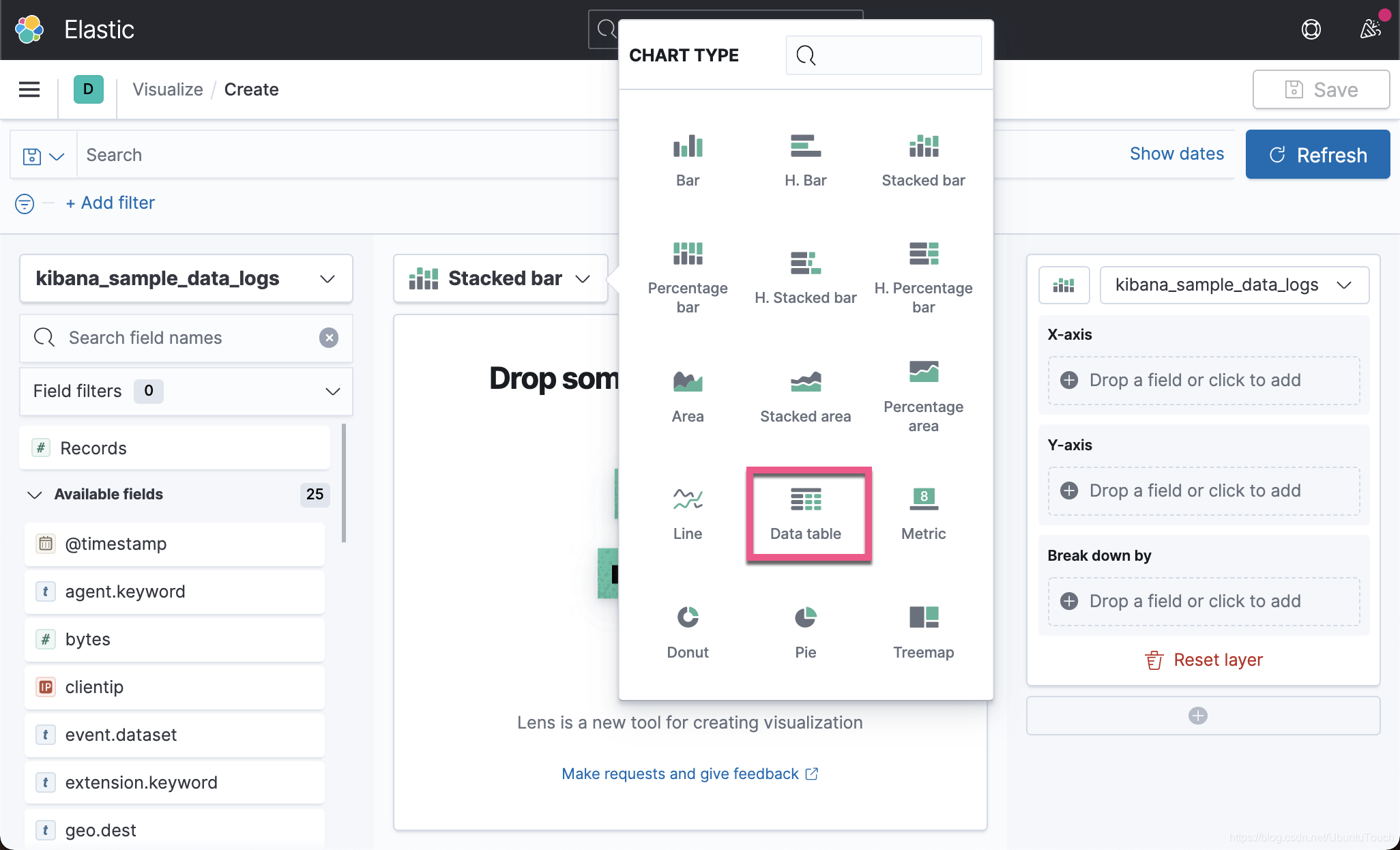

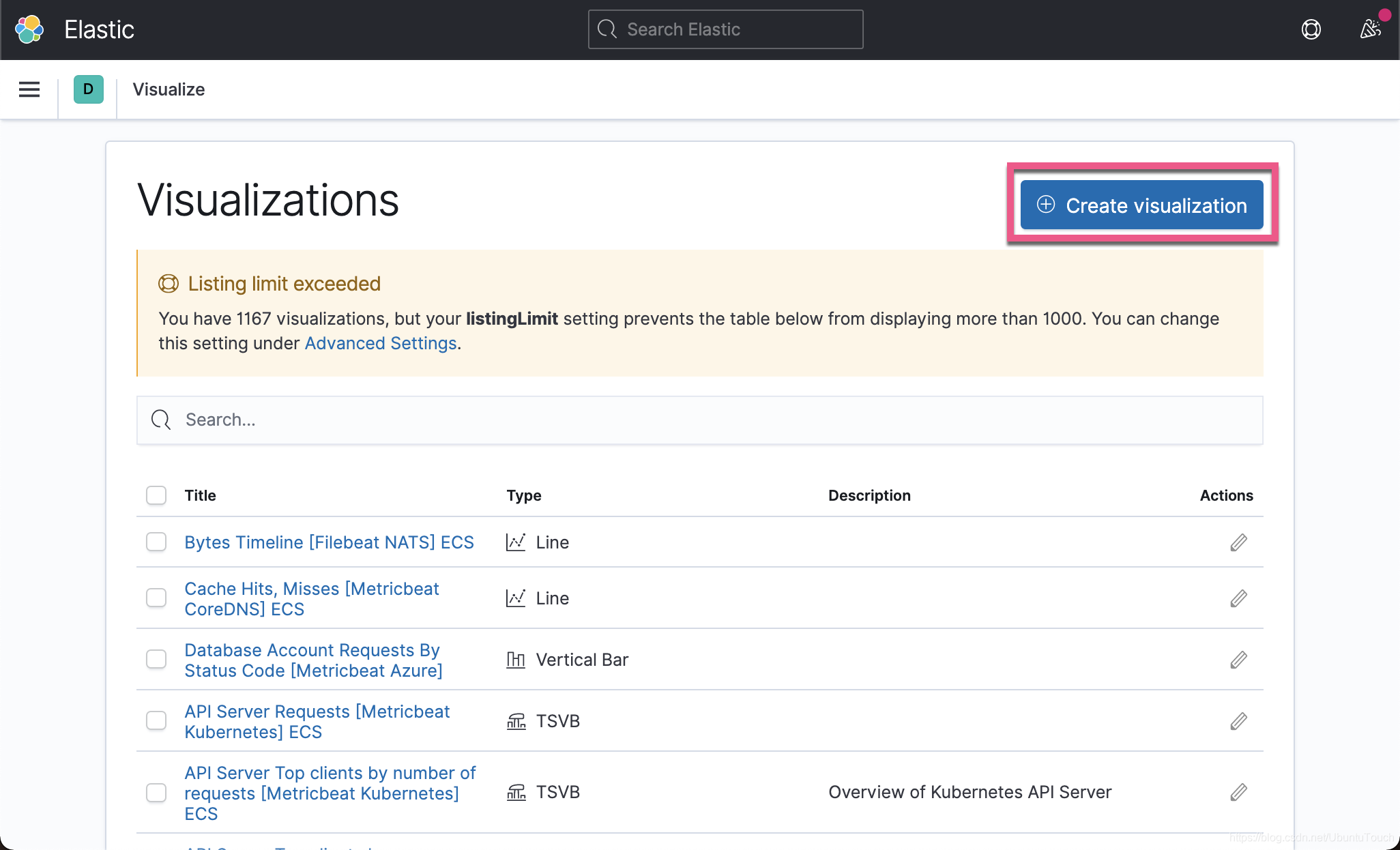

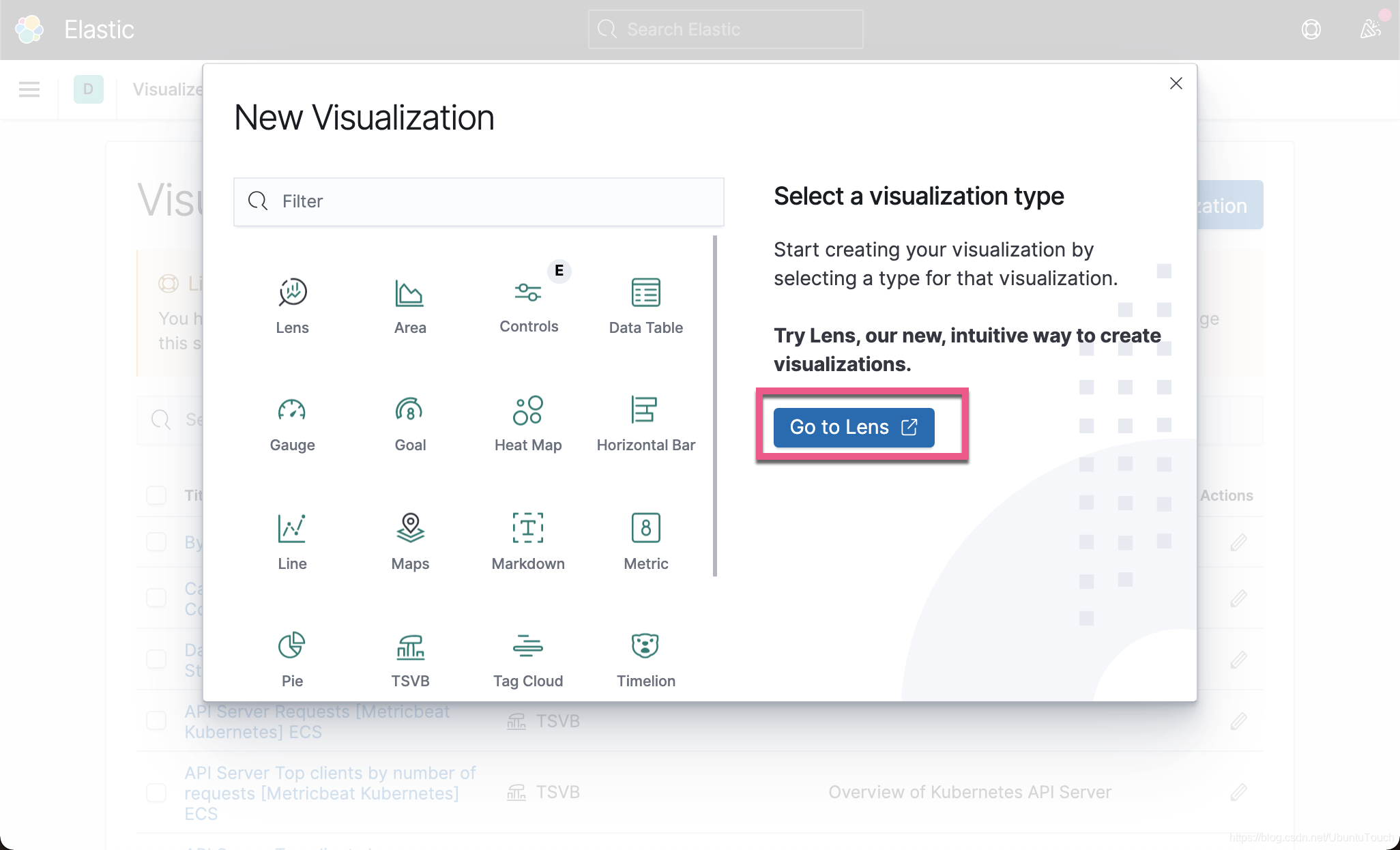

在 Lens 里我们也可以制作 table。它的制作非常简单。我们甚至可以通过拖拽的方式来完成：

![](https://img-blog.csdnimg.cn/20201213093918564.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213093942759.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213093959678.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/20201213094032722.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

![](https://img-blog.csdnimg.cn/202012130941172.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

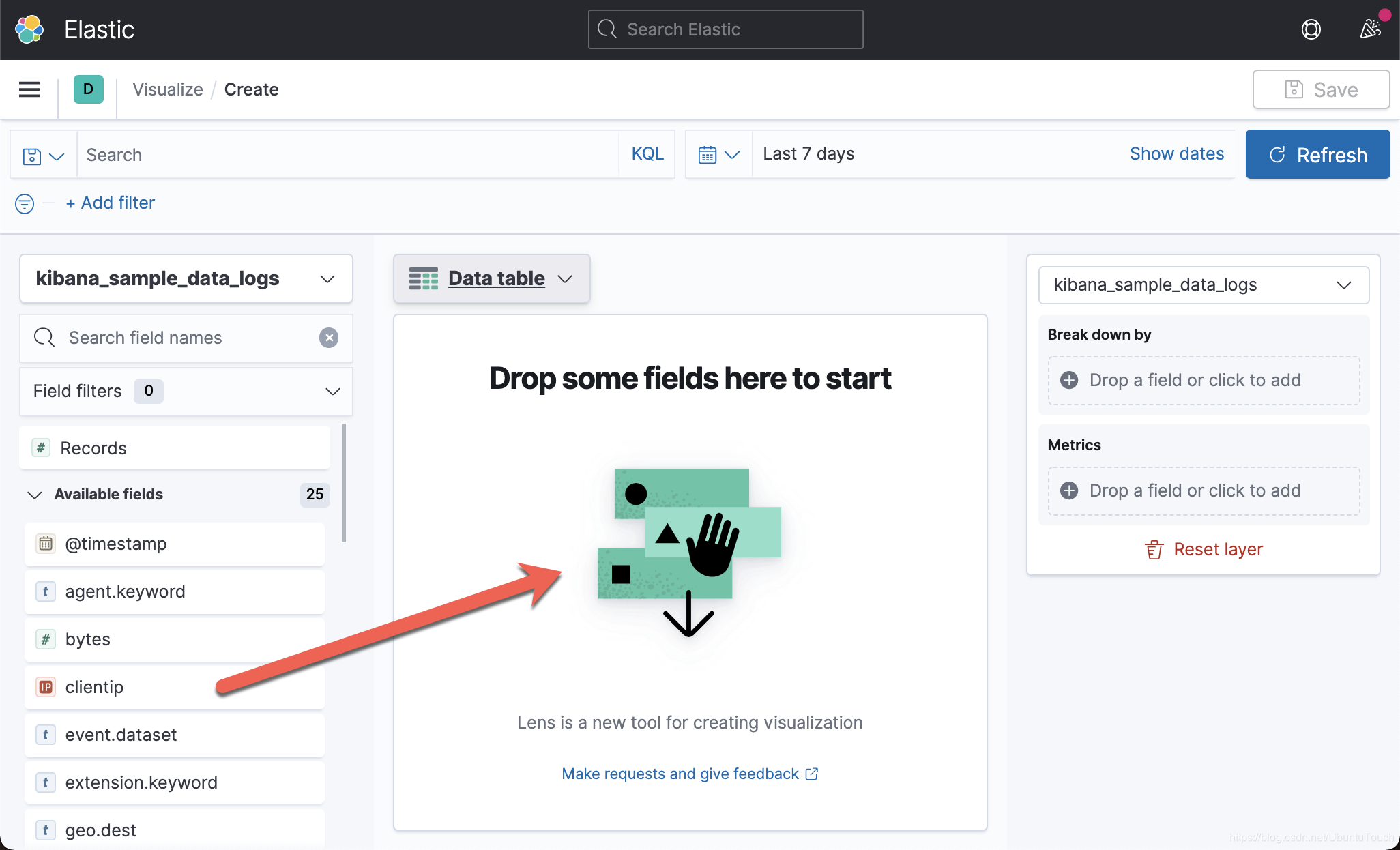

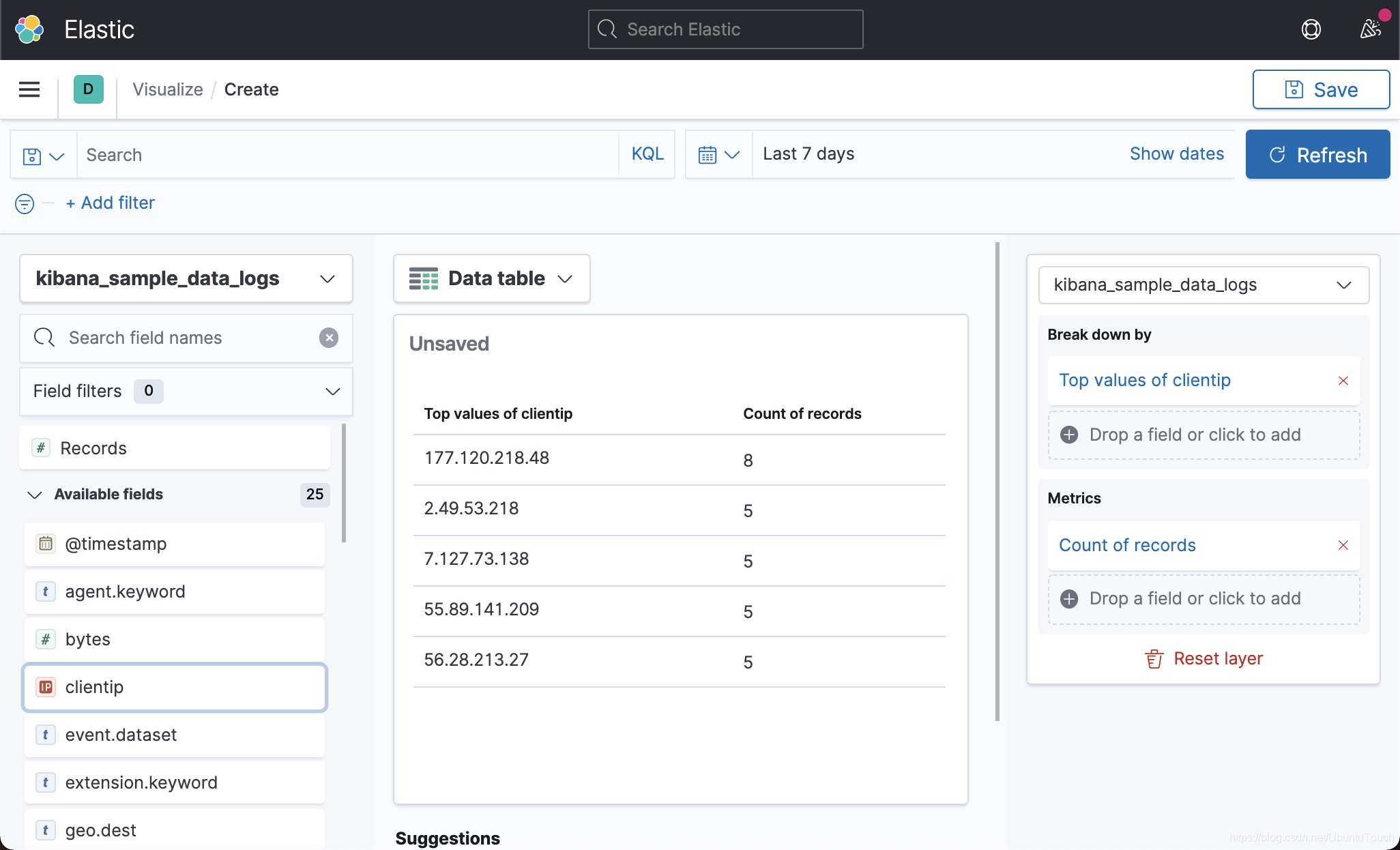

通过拖拽 clientip 到中央的可视化显示区：

![](https://img-blog.csdnimg.cn/20201213094203815.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

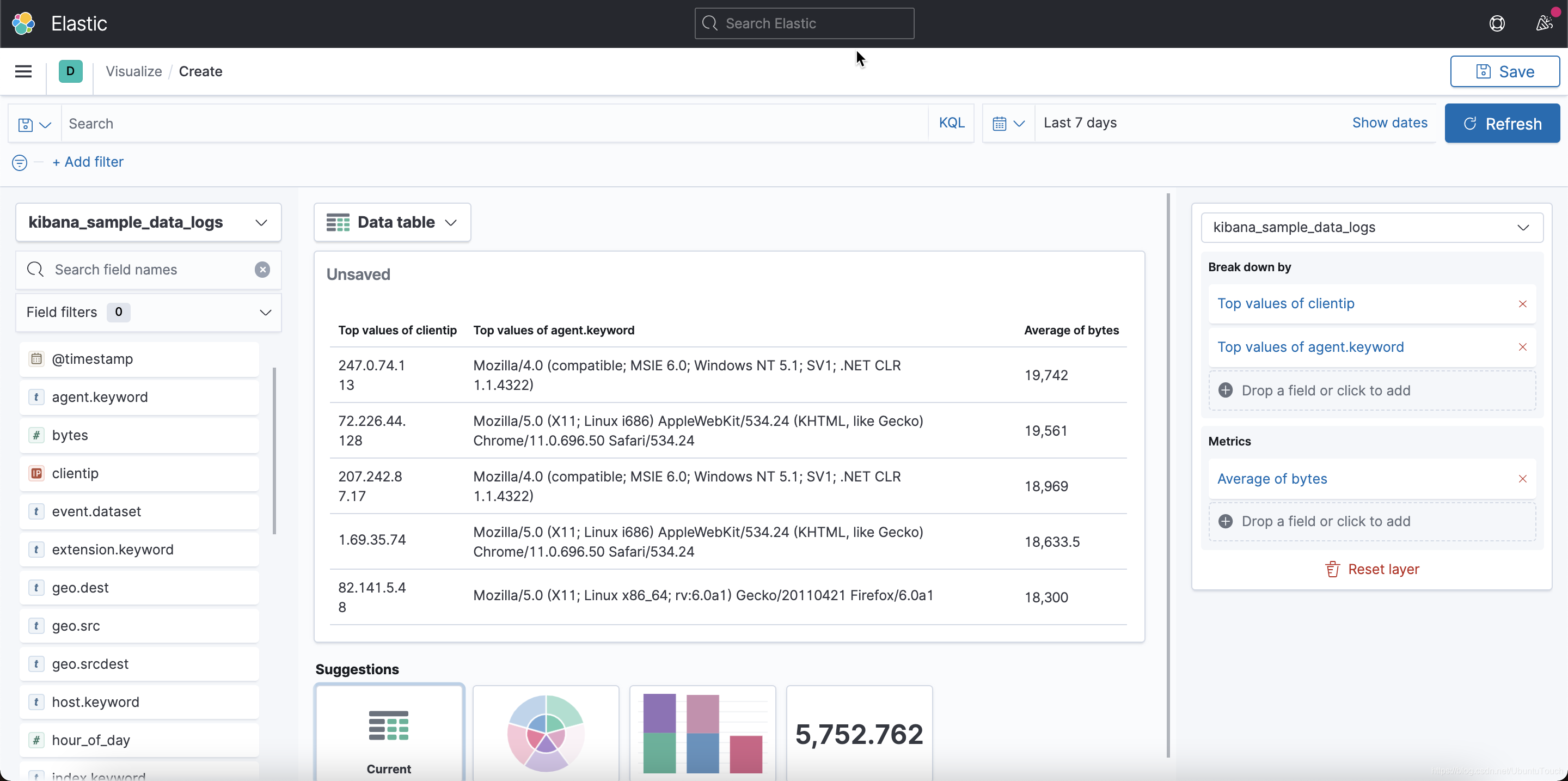

按照同样的方法，我们可以拖拽更多的字段到表格中：

![](https://img-blog.csdnimg.cn/20201213094330622.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

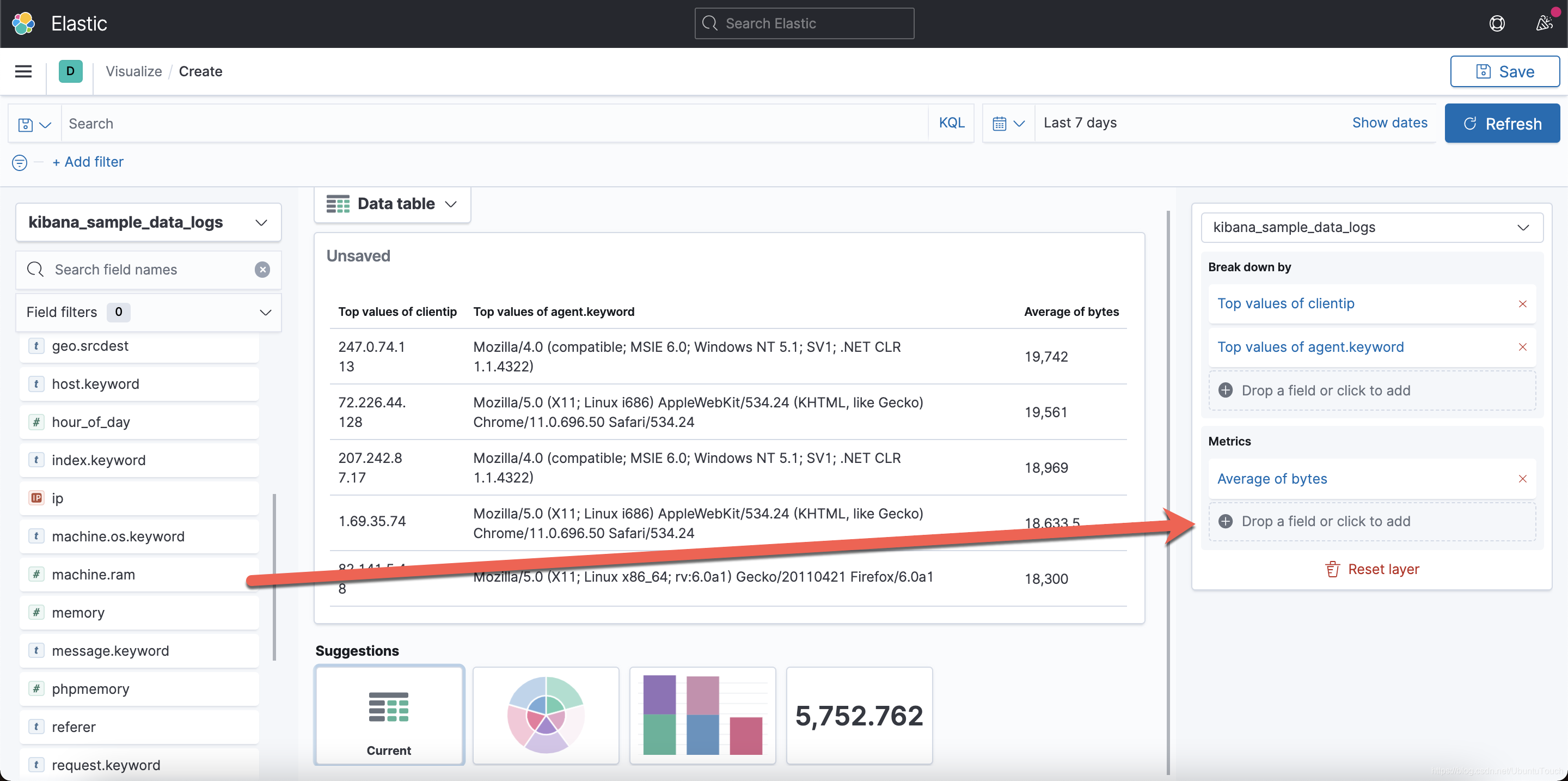

在上面我们添加了 agent 到表格中。在这个可视化中，至少有一个列是指标。在上面我们显示的是 average bytes，也就是 bytes 的平均值。当然我们可以添加更多的其它指标到这个表格中，比如：

![](https://img-blog.csdnimg.cn/20201213094728856.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

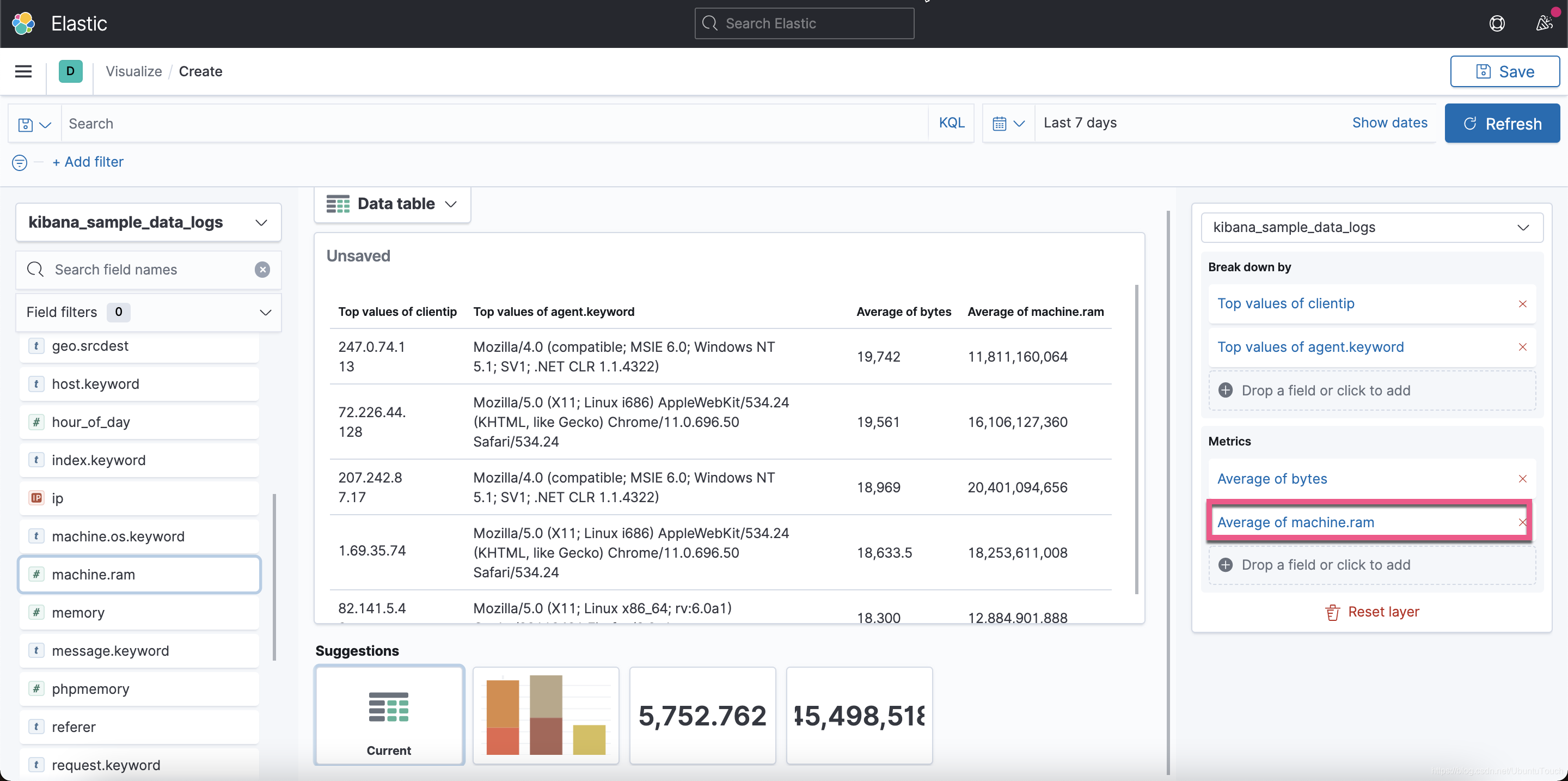

通过拖拽 machine.ram 到右边的 Drop a field or click to add：

![](https://img-blog.csdnimg.cn/20201213094840544.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

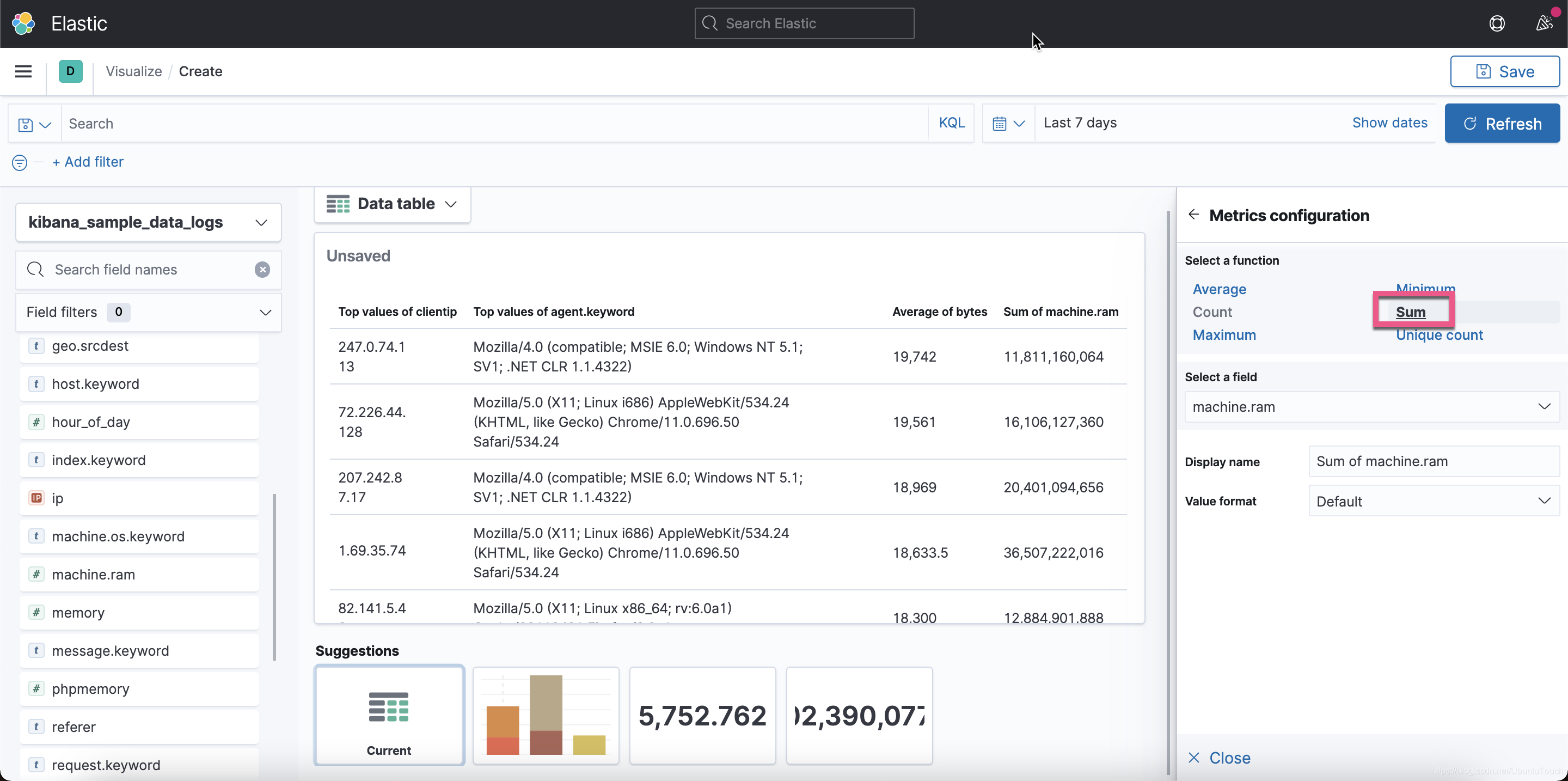

我们可以点击 Average of machine.ram 来对这个指标进行定制：

![](https://img-blog.csdnimg.cn/2020121309492010.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L1VidW50dVRvdWNo,size_16,color_FFFFFF,t_70)

总结
==

在今天的练习中，我展示了 4 种制作表格的方法。每个方法都有自己的特点。在实际的使用中，根据自己的喜好来分别进行选择。
